한 번도 본 적 없는 기초(Foundation) 시스템!
핵심 요약
이번 영상은 스웨덴 기반의 초고단열(High-Performance) 라프트 슬래브(Raft Slab) 기초 시스템 소개다.
미국 콜로라도 해발 약 3,000m(약 10,000ft) 고산지대의 극한 한랭 기후에서 적용된 사례이며, 일반적인 지중 기초와 달리 거의 땅을 파지 않고(Earthwork 최소화) 단열재와 콘크리트를 조합해 “떠 있는 단열 기초”를 만드는 방식이다.
특징은 다음과 같다.
•
깊은 줄기초(Footing) 불필요
•
하부 전체 고단열(XPS/EPS)
•
공기 순환식 복사난방(Air-based Radiant Heating)
•
동파 위험 없음
•
매우 낮은 난방비
•
시공 단순화 및 공기 단축
상세 내용 번역
1. 영상 오프닝
Matt Risinger(Build Show 진행자)는 Brian Secor(Truewerk 창업자)의 개인 주택 기초 사진을 보고 큰 충격을 받는다.
“건축 업계에서 30년 있었지만 이런 기초는 처음 본다.”
이번 영상은 Brian이 직접 적용한 초고단열 라프트 슬래브 기초 시스템에 대한 이야기다.
2. 시스템 개요
Brian 설명:
•
이 시스템은 스웨덴에서 개발됨
•
캐나다 엔지니어링 팀이 북미 대응
•
기본 개념은:
◦
지면 위에 단열재 “뗏목(Raft)” 형성
◦
그 위에 콘크리트 슬래브 타설
◦
별도의 깊은 기초 굴착 최소화
즉,
기존:
•
깊게 파고
•
줄기초 만들고
•
동결선 아래까지 내려감
이 시스템:
•
지면 정리
•
자갈층
•
두꺼운 단열재
•
콘크리트 슬래브
끝.
3. 난방 방식이 매우 독특함
일반적인 복사난방(Radiant Heating)은:
•
물(Hydronic)
•
PEX 배관
•
보일러 + 펌프 사용

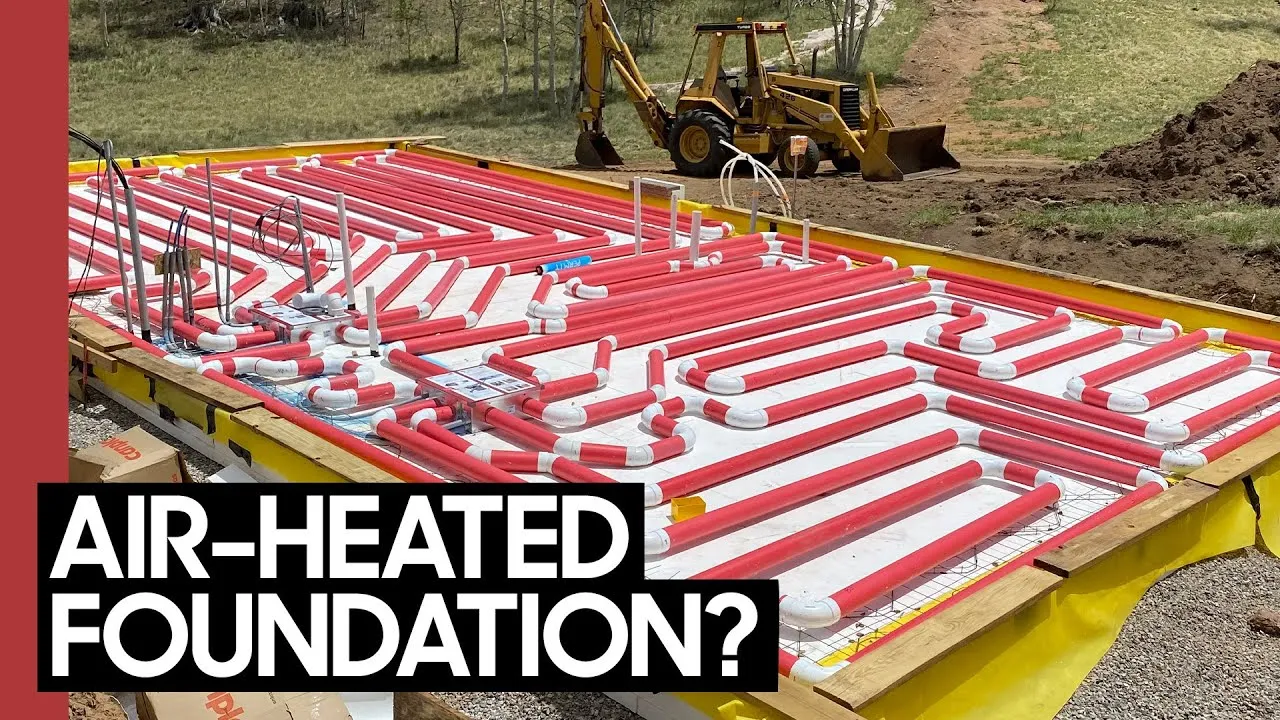

하지만 이 시스템은:
•
물 대신 “공기(Air)” 사용
•
4인치 PVC 덕트 사용
•
슬래브 내부 공기 순환 방식
즉 콘크리트 자체를 거대한 축열체(Thermal Mass)로 사용한다.
Brian 설명:
•
작은 전기 퍼니스(Electric Furnace) 2대가
•
따뜻한 공기를 PVC 덕트 내부로 순환
•
슬래브 전체가 천천히 데워짐
Matt 반응:
“할 얘기가 너무 많다. 정말 미친 시스템이다.”
4. 극한 한랭지 대응
현장 조건:
•
콜로라도 고산지대
•
겨울 -20°C 이하
•
매우 긴 동절기
일반적으로:
•
수도관 매설 깊이 = 8~10ft (2.4~3m)
보통 기초:
•
최소 3~4ft 이상 굴착 필요
하지만 이 시스템은:
거의 땅을 파지 않는다.
핵심은:
•
수평 방향 단열 확장(Skirt Insulation)
•
동결선(Frost Line) 차단
즉 “깊이” 대신 “폭”으로 동결을 막는다.
5. 시공 프로세스
층 구성:
1.
원지반
2.
자갈층(배수)
3.
고강도 단열재
4.
방습층(Vapor Barrier)
5.
PVC 공기 덕트
6.
콘크리트 슬래브
단열재 구성
•
슬래브 하부 약 8인치 단열
•
가장자리도 완전 감쌈
•
외곽으로 약 4ft 단열 확장
Matt:
“4피트 두께 단열재가 아니라 겨우 8인치인데도 효과가 엄청나다.”
6. 공기 순환 방식 장점
일반 온수배관 시스템과 비교 시:
장점
① 동파 없음
물 사용 안 함 → 배관 파열 위험 없음
② 유지관리 단순
•
펌프 없음
•
보일러 없음
•
압력 관리 거의 없음
③ 시공 허용오차 큼
•
약간의 공기 누설 문제 없음
•
압력 테스트 불필요
④ 별장/세컨드하우스에 유리
겨울 장기 비워도 안전
7. 난방비
주변 주택:
•
프로판 난방
•
월 $800~1200
Brian 집:
•
월 약 $120 수준
이유:
•
외피 성능(Building Envelope)이 매우 우수하기 때문
핵심 메시지:
“좋은 단열과 기밀이 되면 난방 에너지는 극적으로 줄어든다.”
8. 향후 확장 가능성
추가 가능성:
•
공기열 히트펌프(Air Source Heat Pump)
•
태양광 연계
•
태양열 공기 순환 시스템
즉 완전 전기 기반(Electric-Only) 저에너지 주택으로 발전 가능.
9. 비용
전체 시스템 추가비:
•
기존 방식 대비 약 $6,000~7,000 추가
총 시스템 비용:
•
약 $20,000 수준
Matt 반응:
“생각보다 훨씬 저렴하다.”
10. 콘크리트 타설 이슈
문제점:
PVC 내부가 공기로 비어 있으므로 부력 발생.
해결:
•
1차 타설 → 덕트 고정
•
2차 타설 → 최종 마감
즉 2단계 타설(Two Lift Pouring)로 해결.
11. 진행자 총평
Matt:
•
“30년 업계 생활 중 처음 보는 시스템”
•
“정말 흥미롭다”
•
“매우 단순하면서도 똑똑한 방식”
기술적으로 중요한 포인트 정리
이 시스템의 본질
이건 단순한 “단열 슬래브”가 아니다.
정확히는:
FPSF(Frost Protected Shallow Foundation)
•
Raft Slab
•
Thermal Mass Heating
•
Air Radiant System
의 조합이다.
한국 관점에서의 의미
한국에서는 아직 매우 드문 방식이다.
하지만 다음 분야에서는 상당한 가능성이 있다.
적용 가능 분야
•
패시브하우스
•
고단열 전원주택
•
산간지역 주택
•
세컨드하우스
•
모듈러/프리패브
•
저에너지 주택
한국에서 현실적 한계
장점
•
굴착 감소
•
열교 최소화
•
슬래브 축열 효과 우수
•
동파 리스크 감소
단점
•
국내 구조 엔지니어 검토 필요
•
지내력 검증 중요
•
습윤 기후 대응 필요
•
국내 시공 경험 부족
•
공기 복사난방은 국내 레퍼런스 거의 없음
특히 한국은:
•
습기
•
장마
•
높은 지하수위
문제가 있어 배수 설계가 매우 중요하다.
한 줄 평가
이 시스템은 “극한 한랭지 패시브 슬래브 기초”의 매우 진보된 형태이며,
특히 “공기 기반 축열 복사난방”은 상당히 실험적이지만 유지관리성과 내구성 측면에서는 매우 흥미로운 접근이다.
