500달러 중력식 용수 시스템(Gravity-Fed Spring Water System)이 7,500달러 우물을 대체한 방법
핵심 요약
이 영상은 중력식 샘물 공급 시스템(Gravity-Fed Spring Water System)을 소개한다.
•
자재비 약 500~2,000달러
•
전기 불필요
•
펌프 불필요
•
모터 불필요
•
유지보수 거의 없음
•
월 사용료 없음
•
24시간 365일 급수 가능
반면 미국 농촌지역의 일반적인 우물 시스템은:
•
설치비 평균 7,500달러
•
잠수펌프(Submersible Pump) 수명 8~15년
•
교체비 1,000~3,000달러
•
지속적인 전기요금 발생
영상의 주장은 단순하다.
"높은 곳에 있는 샘(Spring)만 확보된다면 중력만으로 수백 년 동안 물을 공급할 수 있다."
1. 중력식 상수도의 역사
인더스 문명 (기원전 2500년)
인더스 계곡의 모헨조다로(Mohenjo-Daro)는
•
인구 4만 명 이상
•
경사도를 계산한 수로망 구축
이미 중력 기반 물 공급 체계를 운영했다.
로마 수로(Aqueduct)
기원전 312년
아피우스 클라우디우스(Appius Claudius)가 건설한
아쿠아 아피아(Aqua Appia)
특징
•
길이 약 16km
•
총 낙차 10m
불과 10m의 높이 차이만으로
하루 약 75,000㎥의 물을 공급했다.
펌프는 없었다.
오직 중력만 이용했다.
캔터베리 대성당 시스템 (1165년)
영국 캔터베리 대성당은
약 860년 전 설치한 중력식 급수 시설의 흔적이 지금도 남아 있다.
구성
•
샘 취수
•
침전조
•
고가 수조
•
납 배관
공급처
•
주방
•
양조장
•
병원
•
세면장
•
화장실
심지어 하수 배출까지 중력으로 처리했다.
시토회 수도원(Cistercian Monks)
중세 유럽의 시토회 수도사들은
사실상 수리공학자(Hydraulic Engineers)였다.
수도원 입지 선정 기준 자체가
"수원이 건물보다 높은가?"
였다.
이를 통해
•
급수
•
위생
•
제분
•
방직
•
가죽 가공
모두 중력으로 운영했다.
2. 작동 원리
수두(Hydraulic Head)
중력식 급수의 핵심은
높이 차이(Elevation Difference)
이다.
물은 무게가 있기 때문에 압력을 만든다.
압력 공식
1ft(30.48cm)의 수두는
약 0.433 psi 압력을 만든다.
즉
높이차 | 압력 |
50ft (15m) | 21.7 psi |
100ft (30m) | 43.3 psi |
미국 일반 상수도 압력은
40~60 psi 수준이다.
즉
약 30m 높이 차이만 확보하면
가정용 수도 수준의 압력을 얻을 수 있다.
3. 일반 우물과의 차이
우물 시스템
구성
•
우물
•
잠수펌프
•
압력탱크
•
압력스위치
•
전선
•
전기
고장 가능성이 많다.
중력식 샘물 시스템
구성
•
샘
•
배관
•
저장탱크
끝이다.
영상 표현대로
"물은 들어오고, 물은 나간다. 중력은 고장 나지 않는다."
4. 시스템 구성

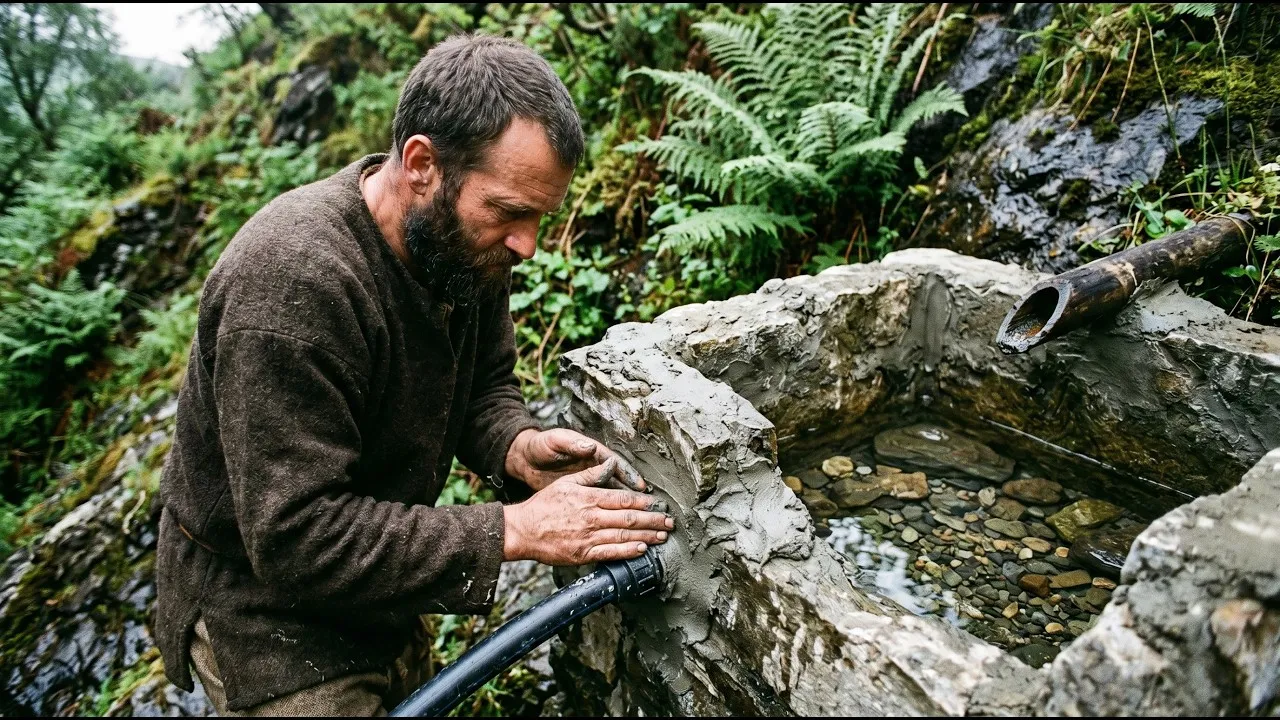

① 샘 취수함(Spring Capture Box)
샘이 솟아나는 위치에 설치
역할
•
물 수집
•
오염 방지
•
유량 안정화
보통
•
콘크리트
•
석조 구조물
사용
② 송수관(Transmission Line)
주로
•
HDPE
•
Schedule 40 PVC
사용
동파 방지를 위해
약 75~120cm 깊이 매설
③ 저장조(Cistern)
집 근처에 설치
용량
500~1500갤런
(약 1.9~5.7톤)
역할
•
침전
•
유량 완충
④ 가정 배관
보통
3/4인치 PEX
사용
5. 배관 마찰 손실(Friction Loss)
높이차가 충분해도
배관이 너무 작으면 압력이 사라진다.
예시
500ft(152m)
1인치 PE관
3GPM 유량
↓
약 5~8psi 손실
같은 조건에서
1.5인치 관
↓
1~2psi 손실
권장
•
300ft 이하 → 1인치
•
300ft 이상 → 1.5인치
6. 필요한 최소 샘 유량
1 GPM
1분당 1갤런
↓
하루
1,440갤런
(약 5,450L)
4인 가족 평균 사용량
약 320~400갤런/일
(1,200~1,500L)
따라서
최소 권장
2 GPM
이상적
5 GPM 이상
7. 실제 비용
영상 기준
항목 | 비용 |
HDPE 배관 | $250~750 |
저장탱크 | $150~600 |
필터 | $150~350 |
기타 자재 | $100~300 |
총비용
500~2,000달러
우물 시스템 평균
7,500달러
8. 왜 널리 보급되지 않았나?
영상은 세 가지 이유를 제시한다.
① 경제적 이유
우물 업체는
•
펌프 교체
•
점검
•
유지보수
등의 지속 매출이 있다.
중력식 시스템은
설치 후 수십 년간 손댈 일이 거의 없다.
② 제도적 이유
건축·배관 규정은 대부분
•
상수도
•
우물+펌프
를 기준으로 작성되어 있다.
중력식 급수는 금지되지 않았지만
명확한 허가 기준도 없는 경우가 많다.
③ 기술 전승 단절
1936년 미국 농촌 전기화 이후
전기 펌프가 급속히 보급됐다.
그 결과
•
샘 개발
•
취수함 시공
•
유량 측정
•
중력 배관 설계
기술이 한 세대 만에 사라졌다.
9. 설치 조건
영상이 제시하는 최소 조건
조건 1
건기 최저 유량
1 GPM 이상
조건 2
수원지가 집보다
최소 20ft(6m)
권장 50ft(15m)
이상 높아야 함
조건 3
배관 매설 가능 경로 확보
10. 구축 절차
STEP 1
샘 찾기
징후
•
가뭄에도 푸른 식생
•
지속적으로 젖은 토양
•
산비탈 용출수
STEP 2
유량 측정
5갤런 통 사용
예시
5갤런을 1분에 채움
↓
5 GPM
건기(8~9월) 기준으로 여러 번 측정
STEP 3
취수함 설치
선택
•
기성품
•
현장 타설 콘크리트
STEP 4
HDPE 배관 매설
1~1.5인치
STEP 5
저장조 설치
500~1500갤런
STEP 6
정수 시스템 설치
선택
•
세라믹 필터
•
UV 살균기
