환기 디퓨저 배치 핵심 정리
이 영상의 핵심은 다음 한 문장입니다.
“급기(SA, Supply Air)는 깨끗한 공간에, 배기(RA/EA)는 오염도가 높은 공간에 배치하라.”
1. 기본 환기 개념
환기장치는 일반적으로 다음 흐름으로 작동합니다.
•
SA (Supply Air) : 외부의 신선한 공기를 실내로 공급
•
RA (Return Air) : 실내 공기를 회수
•
EA (Exhaust Air) : 오염된 공기를 외부로 배출
즉:
외기 → 환기장치 → SA 공급 → 실내 순환 → RA 회수 → EA 배출
Plain Text
복사

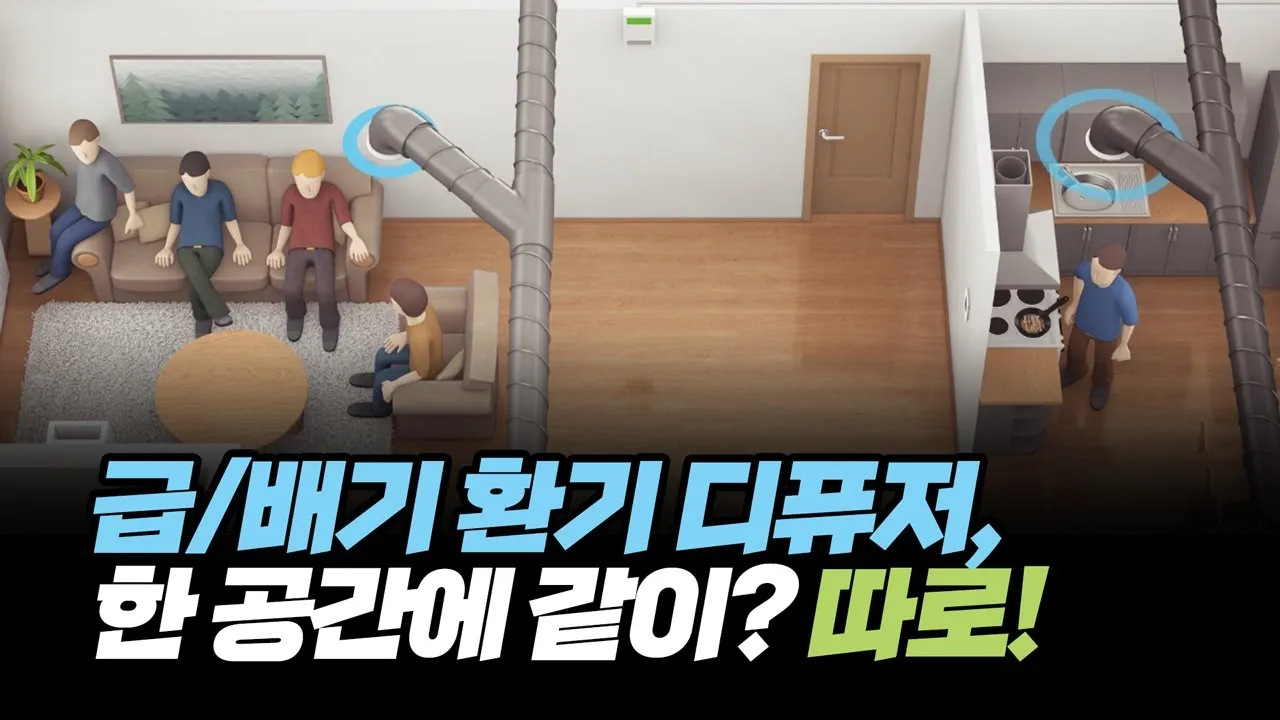

2. 가장 많이 하는 잘못된 설계
많은 현장에서:
•
같은 방 안에
◦
급기(SA)
◦
배기(RA)
를 동시에 둡니다.
예:
침실 안
├─ SA 디퓨저
└─ RA 디퓨저
Plain Text
복사
이렇게 되면:
•
신선한 공기가
•
사람 생활공간을 충분히 거치지 않고
•
바로 배기됨
즉:
공기 순환 효율이 매우 떨어짐
3. 올바른 패시브하우스식 환기 설계
급기(SA) 위치
깨끗한 공간에 공급
•
침실
•
거실
•
공부방
•
운동공간
배기(RA) 위치
오염도가 높은 공간에서 회수
•
화장실
•
주방
•
드레스룸
•
현관
4. 왜 이렇게 해야 하는가
공기가:
깨끗한 공간 → 복도 → 오염 공간
Plain Text
복사
순으로 흐르게 만들어야 하기 때문입니다.
즉:
침실 → 복도 → 화장실
거실 → 주방
Plain Text
복사
처럼 흐르게 설계해야 함.
이 방식의 장점:
•
공기가 더 긴 동선을 순환
•
실내 전체 공기질 개선
•
디퓨저 개수 감소
•
배관 길이 감소
•
시공비 절감
•
환기 효율 증가
5. 중요한 전제 조건 = 기밀성(Airtightness)
이 설계는:
건물이 충분히 기밀해야 성립
합니다.
왜냐하면:
문 하부 틈을 통해 공기가 이동해야 하기 때문입니다.
문 하부 간격
일반:
약 5mm
Plain Text
복사
권장:
약 10mm
Plain Text
복사
정도로 확보하여 공기 통로 단면적 확보 필요.
6. 기밀이 나쁘면 생기는 문제
기밀이 부족하면:
•
공기가 계획된 경로로 이동하지 않음
•
틈새로 누설
•
외기가 바로 화장실로 유입
•
환기 흐름 붕괴
결국:
환기 설계 자체가 무의미해짐
7. 화장실 RA 설치 시 매우 중요한 점
화장실은 습도가 매우 높음.
따라서:
•
샤워 수증기
•
고습 공기
가 열교환소자(Core)에 직접 들어감.
문제점
대부분 환기장치는:
종이소자(Paper Core)
Plain Text
복사
사용.
이 경우:
•
수분에 취약
•
변형
•
곰팡이
•
성능 저하
발생 가능.
해결 방법
가능 조건
화장실 RA를 사용하려면:
물세척 가능한 소자
Plain Text
복사
여야 함.
불가능하면
화장실 내부가 아니라:
화장실 앞 복도
Plain Text
복사
에 RA 설치.
8. 디퓨저 위치 선정 원칙
기본 원칙
급기(SA)는:
문에서 가장 먼 대각 코너
가 가장 유리.
이유:
•
공기 이동 거리 최대화
•
실내 전체 순환 유도
9. 침실에서는 예외 고려
하지만 침대 머리 위는 피하는 것이 좋음.
왜냐하면:
•
사람에 따라
•
바람 느낌
•
냉감
•
소음
민감하게 느낄 수 있기 때문.
따라서:
머리 방향 X
발 방향 쪽 O
Plain Text
복사
배치 권장.
10. 최종 핵심 정리
환기 설계 핵심 5원칙
① 급기는 깨끗한 공간
•
침실
•
거실
② 배기는 오염 공간
•
화장실
•
주방
•
드레스룸
•
현관
③ 공기 흐름을 길게 만든다
깨끗한 공간 → 오염 공간
Plain Text
복사
④ 기밀성 확보 필수
문 하부 틈 확보 포함.
⑤ 사람 쾌적성이 우선
특히 침실 디퓨저 위치 중요.
이 영상은 결국:
“환기 설계는 장비보다 공기 흐름 설계가 핵심이다”
를 설명하는 내용입니다.
