히트펌프 사방변(리버싱 밸브) 작동 원리
이 영상은 히트펌프(Heat Pump)의 핵심 부품인 리버싱 밸브(Reversing Valve, 사방변/Four-Way Valve) 가 어떻게 냉매 흐름을 바꿔 냉방과 난방을 전환하는지를 설명한다.
1. 히트펌프란 무엇인가
히트펌프는 기본적으로 에어컨(Air Conditioner)과 거의 동일하다.
차이점은 내부에 리버싱 밸브(Reversing Valve) 가 추가되어 있다는 것이다.
이 밸브가 냉매 흐름 방향을 바꾸어:
•
냉방(Cooling)
•
난방(Heating)
두 가지 모드를 모두 수행할 수 있게 만든다.
2. 냉방과 난방에서 코일 역할 변화
일반 에어컨 냉방 시:
•
실내 코일 = 증발기(Evaporator)
•
실외 코일 = 응축기(Condenser)
하지만 히트펌프 난방 시에는 리버싱 밸브가 냉매 흐름을 뒤집는다.
그러면:
•
실내 코일 → 응축기(열 방출)
•
실외 코일 → 증발기(열 흡수)
즉, 외부 공기에서 열을 빼앗아 실내로 전달하게 된다.
3. 히트펌프의 팽창장치(Metering Device)
대부분의 히트펌프는 팽창장치(Metering Device)를 두 개 사용한다.
•
실내측 1개
•
실외측 1개
운전 모드에 따라 사용하는 장치가 달라진다.
냉방 모드
•
실내 팽창장치 사용
난방 모드
•
실외 팽창장치 사용

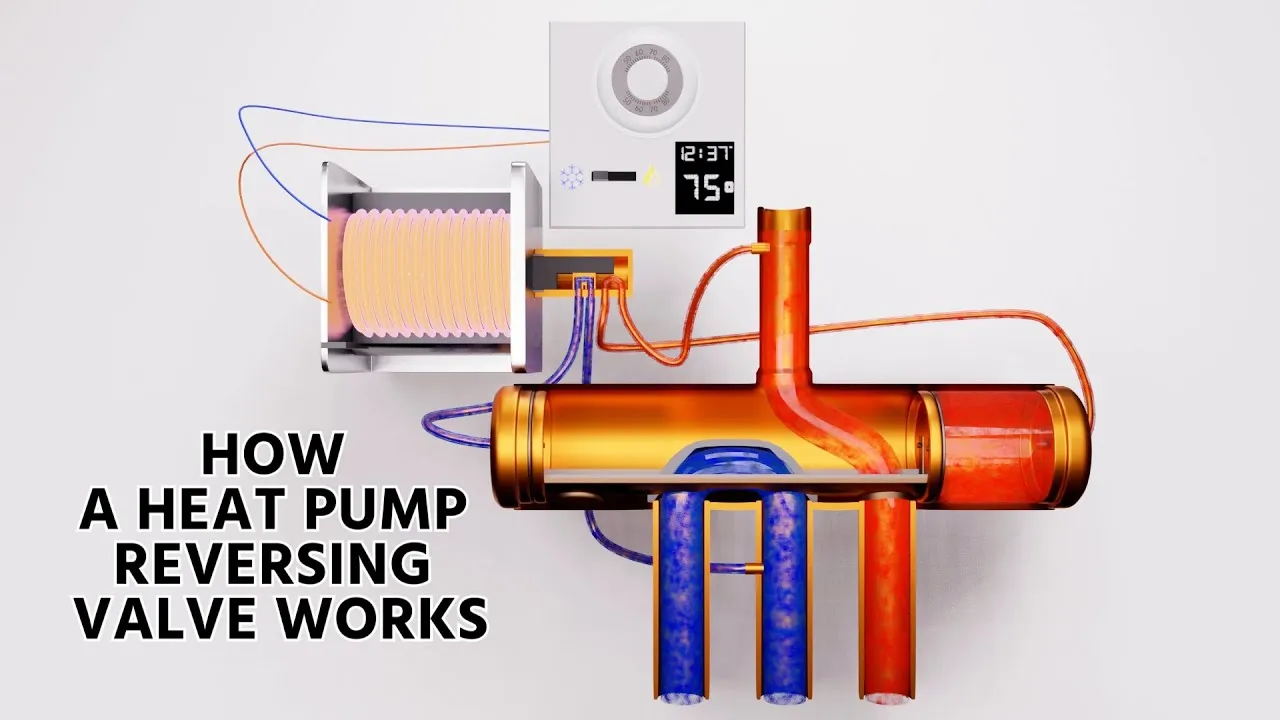

4. 리버싱 밸브 구조
리버싱 밸브는 크게 두 부분으로 구성된다.
① 메인 밸브(Main Valve)
실제 냉매 흐름을 전환하는 핵심 부품이다.
•
토출가스(Discharge Gas)
•
흡입가스(Suction Gas)
흐름 방향을 바꾼다.
② 솔레노이드 + 파일럿 밸브
전자기 코일(Solenoid)이 작은 파일럿 밸브(Pilot Valve)를 작동시킨다.
중요한 점:
솔레노이드가 직접 메인 밸브를 움직이는 것이 아니다.
솔레노이드는 단지 작은 파일럿 밸브만 움직인다.
실제 메인 밸브를 움직이는 힘은:
•
압축기(Compressor)가 만든 압력차(Pressure Differential)
이다.
5. 냉방 모드에서의 작동
일반적인 히트펌프는:
•
오렌지선(Orange Wire)
•
O 단자
를 사용해 냉방 시 리버싱 밸브를 여자(Energize)한다.
즉:
•
냉방 = 솔레노이드 ON
•
난방 = 솔레노이드 OFF
방식이다.
일부 브랜드 예외
Ruud / Rheem 같은 브랜드는 반대로 동작한다.
•
B 단자(Blue Wire)
•
난방 시 여자(Energize)
방식을 사용한다.
6. 실제 밸브 전환 과정
난방 상태 (비여자 상태)
코일에 전원이 없으면 밸브는 난방 위치에 있다.
냉방 전환
24V 전원이 솔레노이드에 공급되면:
1.
파일럿 밸브 이동
2.
냉매 흐름 재분배
3.
압력차 생성
4.
메인 슬라이드 밸브 이동
5.
냉방 모드 전환
이 순서로 동작한다.
7. 매우 중요한 핵심 원리
리버싱 밸브는:
전자석 힘으로 직접 움직이지 않는다.
실제 이동은:
•
토출압(Discharge Pressure)
•
흡입압(Suction Pressure)
차이로 발생한다.
즉:
•
압축기가 정상 압축을 못 하면
•
압력차가 부족해지고
•
리버싱 밸브도 전환되지 않는다
는 의미다.
8. 시스템 정지 시 밸브가 안 움직이는 이유
시스템이 정지되면 시간이 지나며:
•
고압
•
저압
이 서로 평형(Equalization)된다.
압력차가 사라지므로:
•
밸브 이동 불가
•
리버싱 실패
가 발생한다.
따라서 리버싱 밸브는:
반드시 압축기 운전 중 압력차가 있어야 정상 동작한다.
9. 난방 모드의 열 이동 개념
난방 모드에서는:
실외 코일
•
증발기 역할
•
외부 열 흡수
실내 코일
•
응축기 역할
•
실내로 열 방출
즉 겨울에도 외부 공기에서 열을 끌어와 실내 난방을 수행한다.
10. 최종 핵심 정리
리버싱 밸브의 핵심은 다음과 같다.
작동 원리
•
24V 솔레노이드
→ 파일럿 밸브 작동
•
압축기 압력차
→ 메인 밸브 이동
•
냉매 흐름 방향 전환
→ 냉방/난방 모드 변경
핵심 용어 정리
용어 | 의미 |
Reversing Valve | 리버싱 밸브 / 사방변 |
Four-Way Valve | 사방밸브 |
Pilot Valve | 파일럿 밸브 |
Solenoid | 솔레노이드 전자석 |
Discharge Line | 토출라인 |
Suction Line | 흡입라인 |
Evaporator | 증발기 |
Condenser | 응축기 |
Pressure Differential | 압력차 |
Energized in Cooling | 냉방 시 여자 |
Energized in Heating | 난방 시 여자 |
