히트펌프 난방 모드의 냉동 사이클(Refrigeration Cycle) 설명

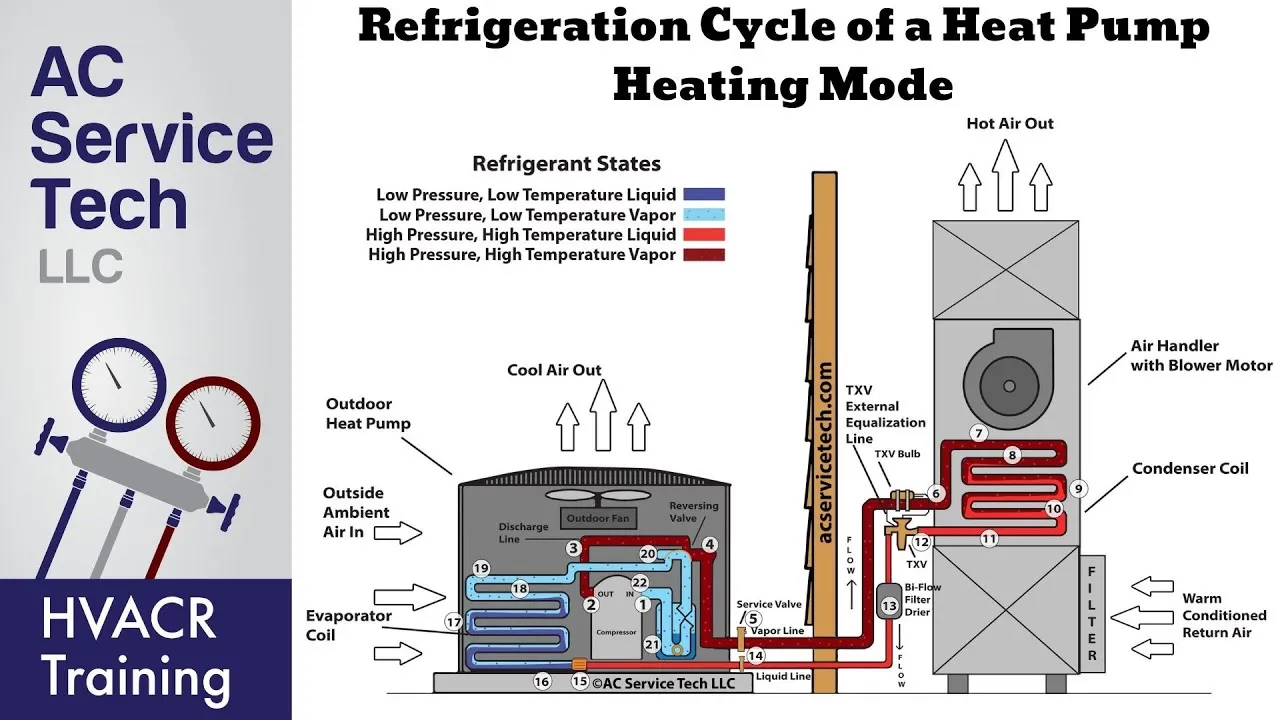

이 영상은 히트펌프(Heat Pump)가 난방 모드(Heating Mode)로 동작할 때 냉매(Refrigerant)가 어떤 상태 변화(State Change)를 거치며 열을 이동시키는지를 단계별로 설명합니다.
시스템 구성
•
실내기(Air Handler)
오른쪽에 위치하며 업플로우(Up-flow) 방식입니다.
난방 모드에서는 실내 코일이 응축기(Condenser Coil) 역할을 합니다.
•
실외기(Outdoor Heat Pump Unit)
왼쪽 외부에 위치합니다.
난방 모드에서는 실외 코일이 증발기(Evaporator Coil) 역할을 합니다.
냉동 사이클 단계별 설명
1단계 — 압축기 입구
•
상태:
◦
저압(Low Pressure)
◦
저온(Low Temperature)
◦
과열 증기(Superheated Vapor)
냉매가 압축기(Compressor)로 들어갑니다.
2단계 — 압축기 출구
•
상태:
◦
고압(High Pressure)
◦
고온(High Temperature)
◦
과열 증기(Superheated Vapor)
압축기는 냉매 압력을 증가시키며, 압력이 증가하면 온도도 상승합니다.
3~5단계 — 실내 응축기로 이동
고온·고압의 과열 증기가:
•
토출관(Discharge Line)
•
사방변(Reversing Valve)
•
서비스 밸브(Service Valve)
를 통과하여 실내 응축기로 이동합니다.
실내 응축기(Indoor Condenser Coil)
난방 시 실내 코일은 응축기 역할을 합니다.
6단계 — 디슈퍼히팅 시작
과열 증기가 응축기 내부로 들어오며 디슈퍼히팅(Desuperheating)이 시작됩니다.
즉:
•
증기 상태는 유지
•
온도는 감소
합니다.
7단계 — 열 방출
냉매가 실내로 열을 방출하면서 온도가 내려갑니다.
이를 디슈퍼히팅이라고 부릅니다.
8단계 — 포화 상태 진입
냉매가 충분한 열을 방출하면:
•
액체(Liquid)
•
증기(Vapor)
가 동시에 존재하는 포화 상태(Saturated State) 가 됩니다.
9단계 — 응축 진행
포화 냉매는 계속 열을 방출하지만 온도는 거의 변하지 않습니다.
이 구간에서:
•
초기:
◦
증기 비율 높음
•
후반:
◦
액체 비율 높음
으로 변화합니다.
10단계 — 완전 액화
냉매가 100% 액체 상태가 됩니다.
11단계 — 서브쿨(Subcool)
액체 냉매의 온도가 더 낮아집니다.
상태:
•
고압
•
액체
•
서브쿨드(Subcooled) 냉매
12~14단계 — 액관 이동
냉매는:
•
비활성 팽창장치(Inactive Metering Device)
•
필터 드라이어(Filter Dryer)
•
액관 서비스 밸브(Liquid Line Service Valve)
를 통과합니다.
필터 드라이어 역할
•
수분 제거
•
이물질 제거
팽창장치(Metering Device)
15단계 — 압력 강하
팽창장치를 통과하면서:
•
고압 → 저압
•
고온 → 저온
으로 급격히 변화합니다.
16단계 — 증발기 입구
냉매 상태:
•
약 20% 증기
•
약 80% 액체
이 현상은:
•
압력 감소
•
관 내부 공간 증가
때문에 발생합니다.
실외 증발기(Outdoor Evaporator Coil)
난방 모드에서는 실외 코일이 증발기 역할을 합니다.
16~17단계 — 외기 열 흡수
냉매가 외부 공기에서 열에너지를 흡수합니다.
중요한 점:
•
열은 흡수하지만
•
온도는 거의 상승하지 않습니다.
왜냐하면 포화 상태 냉매는 열을 잠열(Latent Heat) 형태로 저장하기 때문입니다.
18단계 — 완전 기화
냉매가 완전히 증기 상태가 됩니다.
19단계 — 과열 시작
이제 냉매는 계속 열을 흡수하면서 실제 온도도 상승합니다.
즉:
•
저압
•
저온
•
과열 증기
상태가 됩니다.
어큐뮬레이터(Accumulator)
20~21단계
냉매가:
•
사방변
•
어큐뮬레이터 탱크
를 통과합니다.
어큐뮬레이터 역할
압축기로 액냉매(Liquid Refrigerant)가 들어가는 것을 방지합니다.
액냉매가 압축기로 들어가면:
•
압축기 손상
•
액압축(Liquid Slugging)
이 발생할 수 있습니다.
겨울철 코일 결빙 시
실외 코일이 얼면 냉매가 완전히 과열되지 못할 수 있습니다.
이때:
•
액냉매는 탱크 하부에 저장
•
증기만 상부 흡입관으로 이동
합니다.
또한 하부의 오일(Oil)을 회수하기 위해 작은 오리피스(Metering Port)가 존재합니다.
22단계 — 압축기 재진입
과열 증기만 압축기로 들어가며 냉동 사이클이 반복됩니다.
핵심 개념 요약
구성 요소 | 난방 모드 역할 |
실내 코일 | 응축기(Condenser) |
실외 코일 | 증발기(Evaporator) |
압축기 | 압력·온도 상승 |
팽창장치 | 압력·온도 하강 |
어큐뮬레이터 | 액냉매 보호 |
가장 중요한 원리
히트펌프 난방은:
“실외의 낮은 열을 냉매가 흡수하여 실내로 이동시키는 과정”
입니다.
즉:
•
냉매는 실외에서 열을 흡수
•
압축기로 온도를 높인 뒤
•
실내에서 열을 방출
하게 됩니다.
