냉동 및 공조의 기본 원리 (3D How Refrigeration and Air Conditioning Works P1 - Components)
이 영상은 냉동(Refrigeration)과 공조(Air Conditioning)의 핵심인 냉매 회로(Refrigerant Circuit) 의 기본 작동 원리를 설명합니다.
1. 냉동 사이클의 핵심 원리
원리 1: 열은 높은 온도에서 낮은 온도로 이동한다
뜨거운 커피를 차가운 방에 두면 커피가 식는 이유입니다.
•
열은 뜨거운 커피 → 차가운 공기 방향으로 이동
•
두 온도가 같아질 때까지 계속 이동
냉동기와 에어컨도 같은 원리를 사용합니다.
•
냉장고 → 음식의 열을 외부로 이동
•
에어컨 → 실내의 열을 실외로 이동
원리 2: 압력과 온도는 서로 연결되어 있다
압력이 높아지면 온도가 올라가고,
압력이 낮아지면 온도가 내려갑니다.
즉,
•
고압(High Pressure) = 고온(High Temperature)
•
저압(Low Pressure) = 저온(Low Temperature)
이 원리가 냉동 시스템 전체를 움직이는 핵심입니다.
2. 이상기체 법칙(Ideal Gas Law)
기체의:
•
압력(Pressure)
•
부피(Volume)
•
온도(Temperature)
는 서로 연관되어 있습니다.
기체를 압축하면:
•
압력 증가
•
온도 상승
압력을 낮추면:
•
온도 하강
냉매(Refrigerant)는 이 특성을 이용해:
•
액체
기체
기체•
고압 저압
저압상태를 반복하며 열을 이동시킵니다.
3. 현열(Sensible Heat)과 잠열(Latent Heat)
현열(Sensible Heat)
온도 변화는 있지만 상태 변화는 없는 열.
예:
•
물이 따뜻해짐
•
금속이 식음
온도계로 측정 가능합니다.
잠열(Latent Heat)
상태 변화는 있지만 온도 변화는 없는 열.
예:
•
물이 끓어 수증기로 변함
•
냉매가 증발함
이 과정에서 엄청난 열 이동이 발생합니다.
냉동 시스템은 바로 이 잠열 이동을 적극 활용합니다.

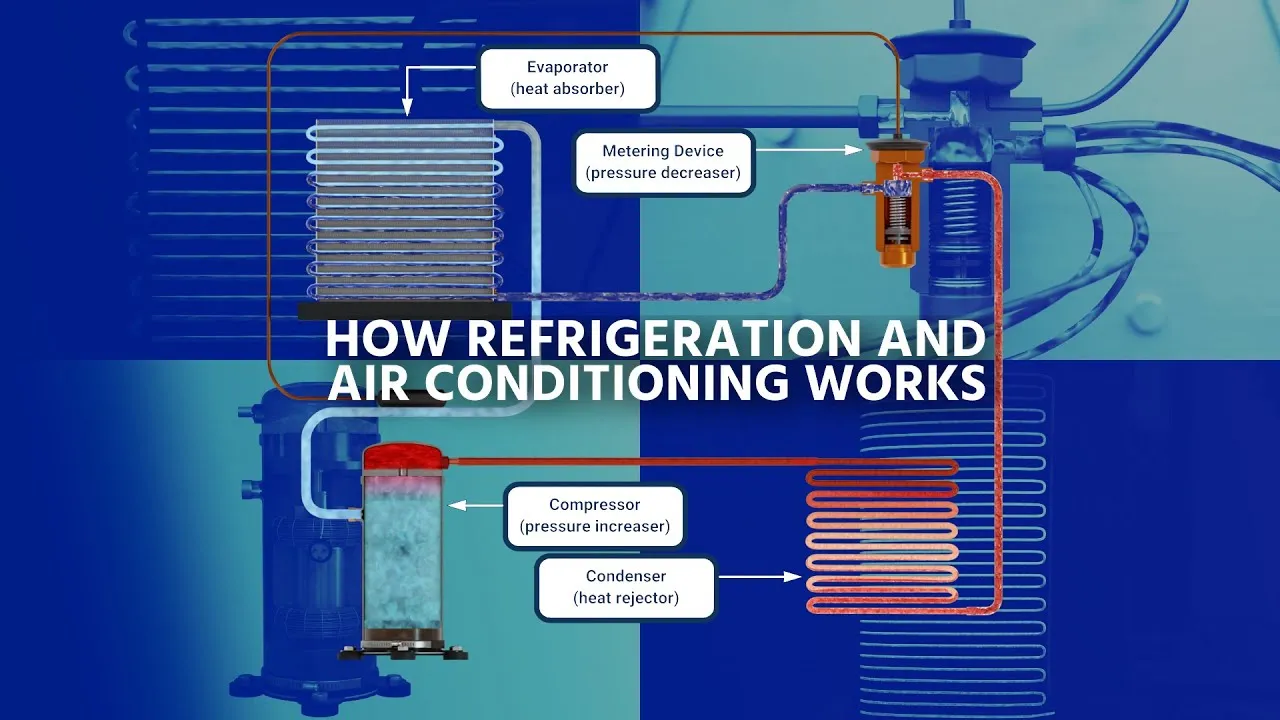

4. 냉동 사이클 주요 구성요소
냉동 사이클은 크게 4가지 장치로 구성됩니다.
구성요소 | 역할 |
압축기(Compressor) | 압력 상승 |
응축기(Condenser) | 열 방출 |
팽창장치(Metering Device) | 압력 강하 |
증발기(Evaporator) | 열 흡수 |
5. 압축기 (Compressor)
압축기는 냉동 시스템의 “심장”입니다.
냉매 기체를 압축하여:
•
압력 상승
•
온도 상승
시킵니다.
느리게 움직이던 냉매 분자들이 압축되며 빠르게 움직이게 되고,
결과적으로 뜨거운 고압 기체가 됩니다.
핵심:
•
Compressor = Pressure Increaser
6. 응축기 (Condenser)
응축기는 열을 외부로 버리는 장치입니다.
고온 고압 냉매가 응축기에서:
•
외부 공기로 열 방출
•
기체 → 액체로 응축(Condensing)
됩니다.
집 밖 실외기에서 뜨거운 바람이 나오는 이유가 바로 이것입니다.
핵심:
•
Condenser = Heat Rejector
7. 팽창장치 (Metering Device)
팽창장치는 냉매 압력을 급격히 낮춥니다.
압력이 떨어지면:
•
냉매 온도 감소
•
일부 냉매가 순간 증발(Flashing)
합니다.
대표 장치:
•
TXV(Thermostatic Expansion Valve)
•
EEV(Electronic Expansion Valve)
•
Capillary Tube(모세관)
핵심:
•
Metering Device = Pressure Decreaser
8. 증발기 (Evaporator)
증발기는 실제로 냉기를 만드는 장치입니다.
저온 저압 냉매가 증발기에서:
•
주변 열 흡수
•
액체 → 기체로 증발
합니다.
이 과정에서 실내 공기 온도가 낮아집니다.
즉:
•
에어컨 → 실내 공기 냉각
•
냉장고 → 내부 열 제거
핵심:
•
Evaporator = Heat Absorber
9. 냉매는 “차갑게 끓는다”
중요한 개념입니다.
물은 높은 온도에서 끓지만,
냉매는 매우 낮은 온도에서도 끓을 수 있습니다.
왜냐하면 압력을 낮췄기 때문입니다.
즉:
•
저압 → 낮은 끓는점
•
고압 → 높은 끓는점
이 특성 덕분에 냉매는:
•
실내에서 열 흡수
•
실외에서 열 방출
를 반복할 수 있습니다.
10. 냉동 사이클 전체 흐름
순환 과정:
1.
압축기
→ 냉매 압축
→ 고온·고압 기체 생성
2.
응축기
→ 외부로 열 방출
→ 액체로 응축
3.
팽창장치
→ 압력 급감
→ 저온 상태 형성
4.
증발기
→ 주변 열 흡수
→ 냉매 증발
5.
다시 압축기로 복귀
이 과정이 계속 반복됩니다.
핵심 한 줄 정리
냉동·공조 시스템은
“냉매의 압력을 변화시켜 끓는 온도를 조절하고, 증발과 응축 과정에서 열을 이동시키는 시스템”입니다.
