[공조냉동] 냉동사이클 한방에 이해하기!
증기압축식 냉동사이클(Vapor Compression Refrigeration Cycle) 핵심 정리
1. 냉동(Refrigeration)의 본질
냉동은 단순히 “얼리는 것”이 아닙니다.
어떤 공간이나 물체를 주변보다 낮은 온도로 유지하거나, 열을 제거하는 모든 과정이 냉동입니다.
예시:
•
에어컨
•
냉장고
•
냉동창고
•
칠러(Chiller)
•
제빙기
즉, 핵심은 열(Heat)을 빼앗는 것입니다.
2. 가장 대표적인 냉동 방식
증기압축식 냉동사이클(Vapor Compression Cycle)
현실에서 가장 많이 사용하는 냉동 방식입니다.

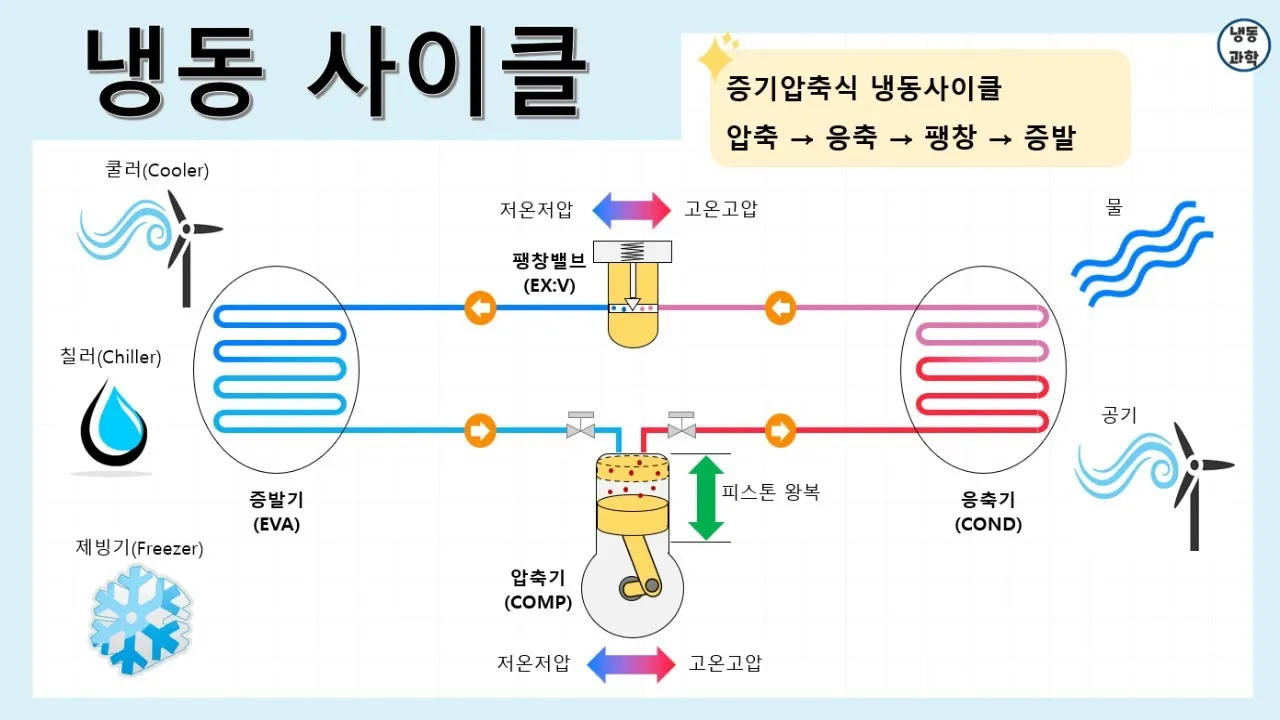

사이클은 다음 4단계를 반복합니다.
1.
압축(Compression)
2.
응축(Condensation)
3.
팽창(Expansion)
4.
증발(Evaporation)
3. 냉동사이클의 4대 구성기기
구성기기 | 영어 | 역할 |
압축기 | Compressor | 냉매 압축 |
응축기 | Condenser | 열 방출 |
팽창밸브 | Expansion Valve | 압력 강하 |
증발기 | Evaporator | 열 흡수 |
4. 냉동의 핵심은 “증발기(Evaporator)”
냉동을 실제 수행하는 부분입니다.
증발기에서 냉매가 증발하면서 주변의 열을 흡수합니다.
예:
•
에어컨 실내기
•
칠러 증발기
•
냉동창고 유니트쿨러
전부 동일 원리입니다.
5. 냉동의 핵심 원리 = 증발잠열(Latent Heat)
액체가 기체로 변할 때 열을 흡수합니다.
이를 증발잠열이라고 합니다.
예시:
•
샤워 후 몸이 추운 이유
•
땀이 증발하면서 시원해지는 이유
즉:
•
물이 증발하면서 몸의 열을 빼앗음
•
냉매가 증발하면서 공간의 열을 빼앗음
냉동은 바로 이 원리를 이용합니다.
6. 사이클 흐름 정리
① 증발기 → 압축기
증발기에서 열을 흡수한 냉매는:
•
저압
•
저온
•
기체 상태
힘 빠진 냉매가 됩니다.
② 압축기(Compressor)
압축기가 냉매가스를 압축합니다.
결과:
•
고압
•
고온
•
과열증기 상태
가 됩니다.
즉, 냉매에 다시 에너지를 부여하는 과정입니다.
③ 응축기(Condenser)
고온 고압 냉매가 외부로 열을 버립니다.
결과:
•
기체 → 액체
•
응축 발생
즉:
•
냉매는 열을 버리고 액체가 됨
•
외부 공기나 냉각수가 열을 가져감
7. 응축기 종류
공냉식(Air Cooled)
공기로 냉각
예:
•
일반 에어컨 실외기
수냉식(Water Cooled)
물로 냉각
구성:
•
냉각수
•
냉각탑(Cooling Tower)
대형 건물에서 많이 사용합니다.
8. 팽창밸브(Expansion Valve)
고압 액체 냉매가 좁은 통로를 통과합니다.
이때:
•
압력 급강하
•
온도 급강하
가 발생합니다.
이를 교축효과(Throttling Effect)라고 합니다.
결과:
•
저온
•
저압
•
액체+기체 혼합상태
가 됩니다.
9. 플래시가스(Flash Gas)
팽창 과정에서 일부 액체 냉매가 순간 기화됩니다.
그래서:
•
액체 냉매
•
기체 냉매
가 혼합된 상태가 됩니다.
이를 습증기 영역(Wet Region)이라고 합니다.
10. 다시 증발기(Evaporator)
액체 냉매가 증발하면서 열을 흡수합니다.
결과:
•
냉각 발생
•
냉동 수행
그리고 냉매는 다시 기체 상태로 압축기로 돌아갑니다.
이 과정을 무한 반복합니다.
11. PH선도(P-H Diagram)
P-H 선도:
•
Pressure (압력)
•
Enthalpy (엔탈피)
냉동사이클 분석의 핵심 도구입니다.
다른 명칭:
•
몰리에르 선도(Mollier Diagram)
•
P-I 선도
12. 상태 변화 정리
상태 | 위치 |
1 | 증발기 출구 |
2 | 압축기 출구 |
3 | 응축기 출구 |
4 | 팽창밸브 출구 |
13. 냉동사이클의 방향
순서:
압축 → 응축 → 팽창 → 증발
사이클 방향:
•
반시계 방향
으로 순환합니다.
14. 실무적으로 기억해야 하는 핵심
냉동의 본질
“열을 이동시키는 기술”
냉동의 핵심
“냉매의 증발잠열 이용”
가장 중요한 장치
•
압축기 → 에너지 공급
•
증발기 → 실제 냉동 수행
반드시 외워야 하는 4대 기기
•
Compressor
•
Condenser
•
Expansion Valve
•
Evaporator
