열회수 휠(Thermal Wheel)은 회전식 열교환기(Rotary Heat Exchanger)라고도 하며, HVAC(냉난방 공조) 시스템에서 에너지를 회수(Energy Recovery)하기 위해 사용하는 장치입니다.
우리는 FAHU(Fresh Air Handling Unit, 외기조화기) 내부에서 열회수 휠을 볼 수 있습니다.
FAHU에서는 에너지 절약을 위해 이 열회수 휠을 사용합니다.
이번 영상에서는 열회수 휠이 어떻게 에너지를 회수하는지 설명합니다.
열회수 휠은 FAHU 중앙부에 위치합니다.
(00:26)
휠의 절반은 상부에 있고, 나머지 절반은 하부에 있습니다.
이 휠은 알루미늄(Aluminum)과 같이 가볍고 열전도율이 높은 재질로 제작됩니다.
알루미늄 재질은 핀(Fin) 형태로 작은 간격을 두고 배열되어 있어 공기가 통과할 수 있습니다.
또한 표면에는 실리카(Silica) 코팅이 되어 있습니다.
이 실리카 코팅은 휠을 통과하는 공기 중의 수분(Moisture)을 흡수합니다.
(00:52)
우리는 실리카겔(Silica Gel)을 많이 본 적이 있습니다.
제품 구매 시 들어 있는 방습제에서 본 적이 있을 것입니다.
이 열회수 휠은 벨트(Belt)를 통해 소형 모터와 연결되어 있습니다.
FAHU가 운전되면 모터도 함께 작동하고, 이에 따라 휠도 계속 회전합니다.
FAHU 상부에서는 건물 내부의 리턴 공기(Return Air)가 25°C(77°F) 상태로 유입됩니다.
(01:18)
하부에서는 외부의 신선한 공기(Fresh Air)가 40°C(104°F) 상태로 들어옵니다.
상부의 25°C 공기가 열회수 휠을 통과하면, 휠은 25°C 수준으로 냉각됩니다.
그리고 휠이 회전하면서 상부에 있던 부분이 아래쪽으로 이동합니다.
앞서 설명한 것처럼 하부에는 40°C 외기가 유입됩니다.
(01:43)
40°C의 외기가 25°C 상태의 열회수 휠을 통과하면서 공기 온도는 낮아지고, 휠 출구에서는 약 33°C(91°F)가 됩니다.
열회수 휠을 통과한 공기는 이후 냉각 코일(Cooling Coil)을 지나며 추가로 냉각됩니다.
즉, 냉각 코일에 도달하기 전에 이미 열회수 휠이 공기 온도를 낮춰준 것입니다.
(02:08)
그래서 이 장치를 에너지 회수 휠(Energy Recovery Wheel)이라고 부릅니다.

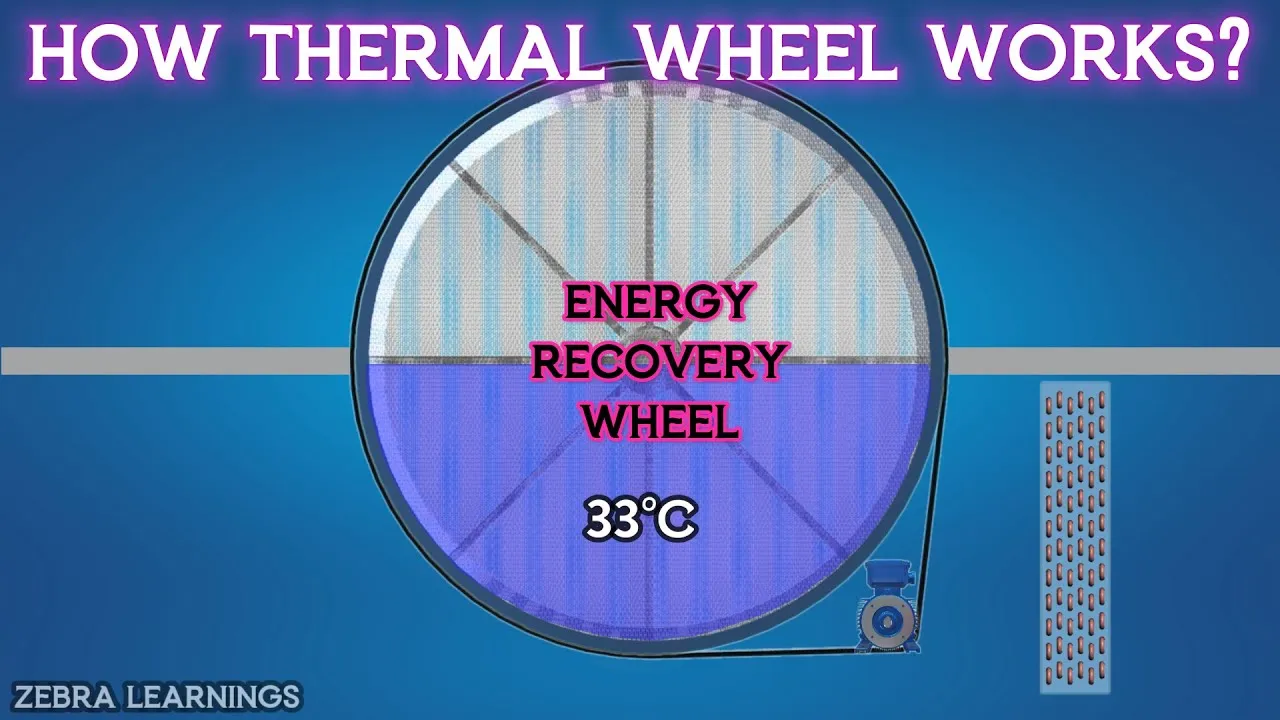

33°C 상태가 된 하부의 열회수 휠은 다시 회전하여 상부로 이동합니다.
상부에서는 건물 내부의 리턴 공기가 25°C 상태로 유입됩니다.
이 공기가 열회수 휠을 통과하면 약 29°C(84°F)로 배출됩니다.
이러한 방식으로 열회수 휠이 작동합니다.
(02:33)
열회수 휠의 가장 중요한 역할은 외부의 뜨거운 공기가 냉각 코일로 들어가기 전에 미리 온도를 낮춰주는 것입니다.
그래서 열회수 휠을 에너지 회수 휠(Energy Recovery Wheel)이라고 부릅니다.
