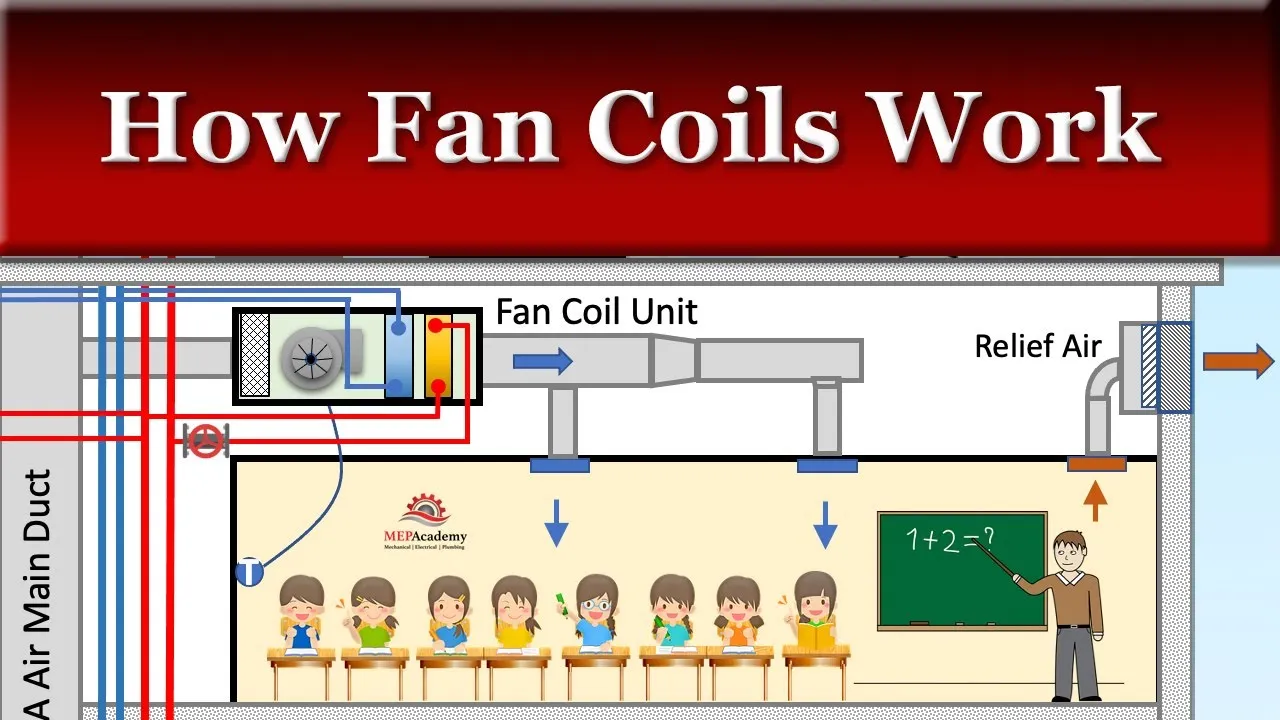

HVAC 시스템에서 팬코일 유닛(FCU, Fan Coil Unit)의 작동 원리
이 영상은 상업용 HVAC(Heating, Ventilation and Air Conditioning) 시스템에서 사용되는 팬코일 유닛(FCU)의 구조와 작동 방식, 그리고 적용 유형을 설명한다.
1. 팬코일 유닛(FCU)이란?
팬코일 유닛은 비교적 단순한 공조 장비로 다음 구성 요소를 가진다.
•
필터(Filter)
•
팬(Fan)
•
코일(Coil)
•
응축수 드레인 팬(Drain Pan)
냉난방 에너지는 일반적으로 다음 장비에서 공급된다.
•
냉수기(Chiller)
•
보일러(Boiler)
이 장비들은 기계실(Mechanical Room) 또는 옥상(Rooftop)에 설치된다.
2. 공기의 흐름과 팬 방식
공기는 FCU 후면으로 들어와 다음 순서로 이동한다.
1.
필터 통과
2.
냉난방 코일 통과
3.
팬을 통해 공급
팬 배치는 두 가지 방식이 있다.
Blow-through 방식
팬이 코일 앞쪽에 위치
Draw-through 방식
팬이 코일 뒤쪽에 위치
3. 필터의 역할
필터는 다음 역할을 수행한다.
•
먼지 및 입자 제거
•
코일 막힘 방지
설치 방식은 다음과 같다.
•
FCU 후면 필터 트랙(Filter Track)
•
천장 리턴 에어 그릴(Return Air Filter Grille)
호텔 객실형 수평 팬코일(Horizontal FCU)에서 많이 사용된다.
4. 팬과 모터
팬코일 내부에는 보통 1~3개의 팬이 설치된다.
최근에는 ECM 모터(Electronically Commutated Motor)를 사용하여 에너지 효율을 높인다.
5. 코일 구성
FCU는 설계에 따라 다음 중 하나를 가진다.
•
냉방 + 난방 코일
•
단일 코일
영상에서는 수배관식(Water-Based) 팬코일만 설명하며, DX 코일(Direct Expansion Refrigerant Coil)은 제외된다.
6. 응축수(Condensate) 처리
냉각 코일에서는 공기 중 수분이 응축된다.
따라서 다음 설비가 필요하다.
•
드레인 팬(Drain Pan)
•
응축수 배관(Drain Pipe)
응축수는 바닥 배수(Floor Sink) 또는 싱크 배관으로 배출된다.
7. 수직형 팬코일(Vertical Stacked Fan Coils)
호텔, 콘도, 아파트, 기숙사 같은 고층 건물(High-Rise Building)에 적합하다.
시스템 유형
2-Pipe 시스템
냉난방 배관 공유
4-Pipe 시스템
•
냉수 공급/환수
•
온수 공급/환수
•
응축수 배관
총 5개 배관 사용
특징
•
층간 적층(Stacked) 설치 가능
•
라이저 배관(Riser Piping) 포함
일반 사양
•
300~1600 CFM
•
3/4~4 Ton
•
냉수 온도: 42~48°F
•
온수 온도: 120~180°F
•
중량: 200~300 lb
8. 수평형 팬코일(Horizontal Fan Coils)
냉수(Chilled Water)와 온수(Heating Hot Water)를 이용해 냉난방을 수행한다.
중앙 환기장치(Central Ventilation Unit)가 외기를 처리하여 각 FCU로 공급한다.
9. 팬코일의 장점
팬코일 시스템은 물(Water)을 이용해 대부분의 열전달을 수행하므로 다음 장점이 있다.
•
덕트(Duct) 감소
•
설치 공간 절감
•
에너지 효율 향상
10. 환기와 ASHRAE 62.1
환기 공기는 ASHRAE 62.1 기준에 맞춰 공급되어야 한다.
팬코일은 구역(Zone) 단위로 다음 기능을 수행한다.
•
현열 냉방(Sensible Cooling)
•
잠열 제거(Latent Cooling)
•
난방(Heating)
반면 중앙 환기장치는 외기를 처리한다.
11. DOAS(전용 외기 시스템)
팬코일은 잠열 처리 능력이 제한적이다.
외기량이 많을 경우 다음 시스템 사용이 권장된다.
DOAS (Dedicated Outdoor Air System)
DOAS의 역할:
•
외기의 현열 + 잠열 처리
•
환기 전담
FCU의 역할:
•
실내 부하(Room Load) 처리
Decoupled Ventilation
외기가 FCU를 거치지 않고 직접 실내로 공급되는 방식이다.
장점:
•
FCU 저속 운전 가능
•
필요 시 FCU 정지 가능
•
환기는 계속 유지
12. 블로워 코일(Blower Coil)
프로젝트에서 더 큰 냉난방 용량이 필요할 경우 사용한다.
특징
•
더 큰 CFM
•
더 높은 정압(Static Pressure)
•
대형 코일 적용 가능
•
두꺼운 필터 사용 가능
•
향상된 여과 성능
즉, 블로워 코일은 FCU의 확장형 고용량 버전이라고 볼 수 있다.
핵심 정리
구분 | 내용 |
FCU 역할 | 구역별 냉난방 |
열원 | Chiller + Boiler |
주요 구성 | 팬, 코일, 필터, 드레인팬 |
유형 | 수직형 / 수평형 |
배관 방식 | 2-Pipe / 4-Pipe |
장점 | 덕트 감소, 효율 향상 |
한계 | 외기·잠열 처리 제한 |
보완 시스템 | DOAS |
대용량 대안 | Blower Coil |
