히트펌프의 리버싱 밸브(Reversing Valve) 작동 원리 | HVAC 설명
(00:00)
이번 영상에서는 히트펌프(Heat Pump)의 핵심 부품인 리버싱 밸브(Reversing Valve) 를 이해해보겠습니다.
리버싱 밸브는 히트펌프가 난방(Heating) 모드와 냉방(Cooling) 모드 사이를 전환할 수 있도록 해주는 장치입니다.
즉, 하나의 에어컨(AC) 시스템이 겨울에는 난방기, 여름에는 냉방기로 동작하게 만드는 핵심 부품입니다.
이제 리버싱 밸브가 어떻게 작동하는지 알아보겠습니다.
(00:24)

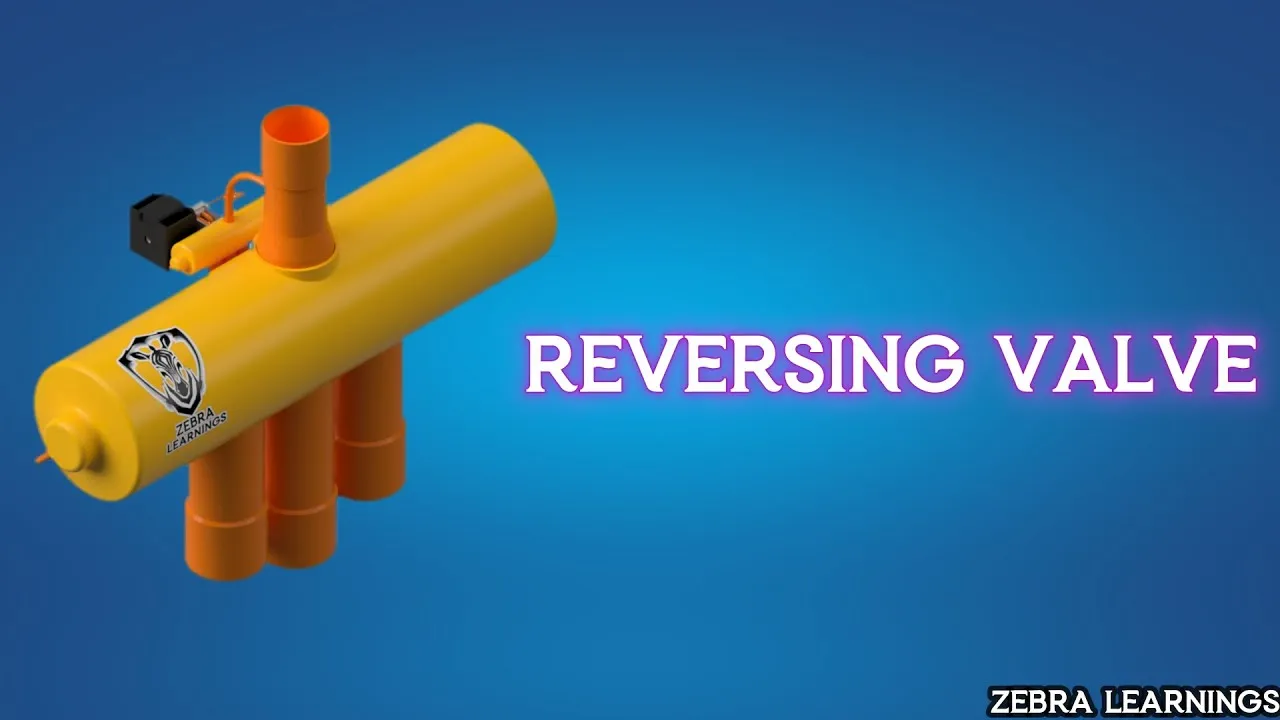

이것이 리버싱 밸브이며, 이것은 솔레노이드 밸브(Solenoid Valve)입니다.
리버싱 밸브에는 총 4개의 포트(port)가 있습니다.
•
하나는 컴프레서(Compressor)의 토출 라인(Discharge Line)과 연결
•
다른 하나는 컴프레서의 흡입 라인(Suction Line)과 연결
•
오른쪽 포트는 실내기(Indoor Unit)와 연결
•
왼쪽 포트는 실외기(Outdoor Unit)와 연결됩니다.
(00:47)
리버싱 밸브 내부에는 움직일 수 있는 피스톤(Piston)이 있습니다.
이 피스톤은 냉방 모드인지 난방 모드인지에 따라 위치가 바뀝니다.
•
냉방 모드에서는 피스톤이 컴프레서의 흡입 라인을 실내기와 연결
•
난방 모드에서는 피스톤이 컴프레서의 흡입 라인을 실외기와 연결합니다.
(01:09)
솔레노이드 밸브는 리버싱 밸브 내부의 피스톤을 움직이는 데 중요한 역할을 합니다.
솔레노이드 밸브 내부에도 작은 리버싱 밸브가 있으며, 이 역시 4개의 포트를 가지고 있습니다.
•
하나는 컴프레서 토출 라인과 연결
•
다른 하나는 흡입 라인과 연결
•
나머지 두 포트는 메인 리버싱 밸브의 좌우 측면과 연결됩니다.
(01:34)
솔레노이드 밸브는 전자기력(Electromagnetic Force)을 이용해 작동하며 내부에는 스프링(Spring)이 들어 있습니다.
온도조절기(Thermostat)가 난방 모드로 설정되면, 솔레노이드 밸브에 24V 전원이 공급됩니다.
그러면 전자기력이 발생하여 솔레노이드 밸브가 이동합니다.
이 상태에서 컴프레서 토출 라인의 고압 냉매(Refrigerant)가 리버싱 밸브로 들어와 피스톤 오른쪽으로 흐르며 압력을 가합니다.
(02:04)
동시에 피스톤 왼쪽에 있는 냉매는 리버싱 밸브를 통해 컴프레서 흡입 라인으로 빨려 들어갑니다.
이 압력 차이(Pressure Difference)로 인해 피스톤이 왼쪽으로 이동하게 됩니다.
그 결과:
•
컴프레서 토출 포트 → 실내기 포트 연결
•
컴프레서 흡입 포트 → 실외기 포트 연결
이 됩니다.
(02:25)
이제 에어컨 시스템은 난방기처럼 동작합니다.
온도조절기가 냉방 모드로 전환되면, 솔레노이드 밸브로 공급되던 24V 전원이 차단됩니다.
그러면 솔레노이드 밸브 내부 스프링이 밸브를 원래 위치로 되돌립니다.
이로 인해 솔레노이드 내부의 작은 리버싱 밸브 포트 연결 상태가 변경됩니다.
이제 컴프레서 토출 라인의 고압 냉매가 리버싱 밸브 내부 피스톤의 왼쪽으로 흐르며 압력을 가합니다.
(02:57)
동시에 피스톤 오른쪽의 냉매는 컴프레서 흡입 라인으로 빨려 나갑니다.
그 결과 피스톤이 오른쪽으로 이동하게 됩니다.
이 상태에서는:
•
컴프레서 토출 포트 → 실외기 포트 연결
•
컴프레서 흡입 포트 → 실내기 포트 연결
이 됩니다.
이제 에어컨 시스템은 냉방기로 작동합니다.
즉, 리버싱 밸브는 냉매의 흐름 방향을 바꾸어 하나의 시스템이 난방과 냉방을 모두 수행할 수 있게 해주는 장치입니다.
