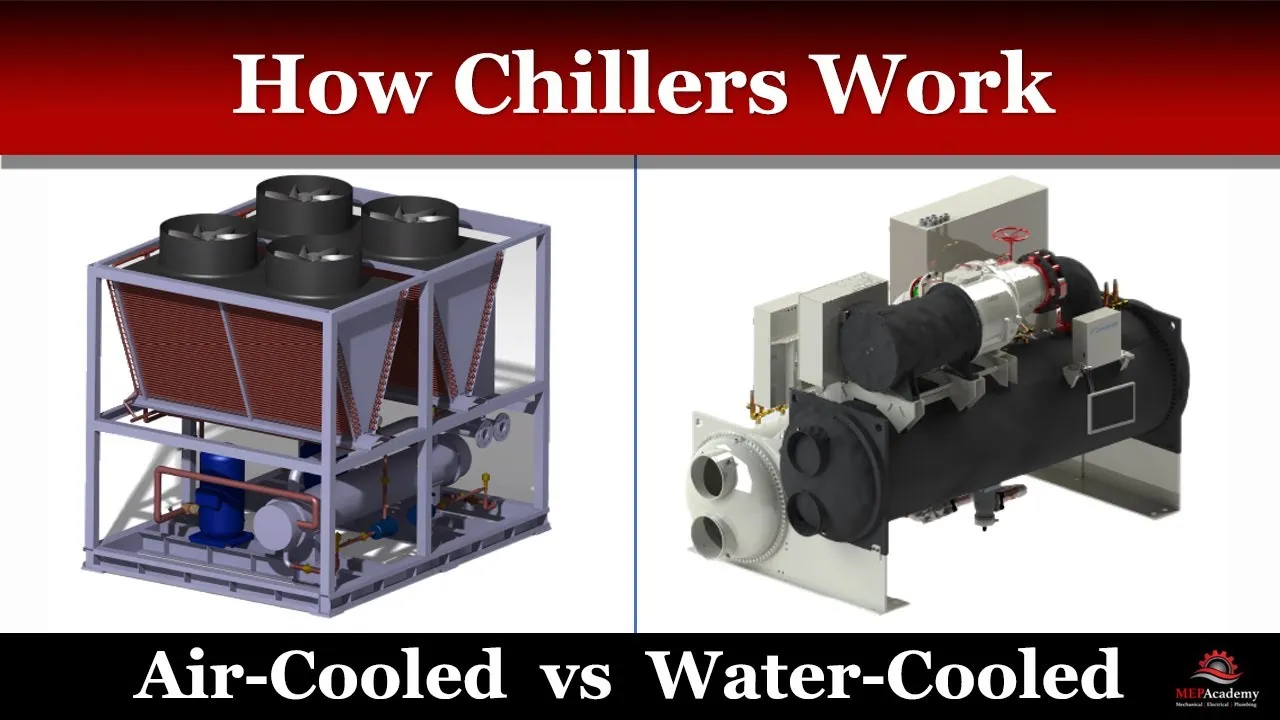

공랭식(Air-Cooled) vs 수랭식(Water-Cooled) 칠러 작동 원리
1. 칠러(Chiller)의 기본 목적
칠러의 핵심 목적은 건물 내부의 열(Heat)을 제거하는 것이다.
실내 열 발생원:
•
사람(People)
•
조명(Lighting)
•
플러그 부하(Plug Loads): 컴퓨터, 장비 등
•
태양열(Solar Load)
•
외기와 실내의 온도차에 의한 벽체 열전달(Conductance)
이 열을 제거하여 냉방을 수행한다.
2. 냉동사이클(Refrigeration Cycle)의 기본 구성
모든 냉동 시스템은 기본적으로 4개의 주요 구성요소를 가진다.
구성요소 | 역할 |
증발기(Evaporator) | 열 흡수 |
압축기(Compressor) | 냉매 압축 및 순환 |
응축기(Condenser) | 열 방출 |
팽창밸브(Expansion Valve) | 냉매 유량 및 압력 제어 |
냉매(Refrigerant)는:
•
저압측(Low Side)
•
고압측(High Side)
사이를 순환하며 열을 이동시킨다.
3. 공랭식 칠러(Air-Cooled Chiller)
작동 원리
공랭식 칠러는 응축기에서 공기(Air)를 사용하여 열을 외부로 방출한다.
구성 흐름
실내 열
→ 냉수(Chilled Water)
→ 증발기(Evaporator)
→ 냉매
→ 압축기
→ 공랭 응축기(Air-Cooled Condenser)
→ 외기 방출
Plain Text
복사
특징
•
응축기 팬(Fan)이 존재
•
외부 공기를 이용해 냉각
•
냉각탑(Cooling Tower) 불필요
•
대부분 옥외 설치
장점
•
구조 단순
•
초기 설치비 낮음
•
유지관리 비교적 간단
단점
•
외기온도 영향 큼
•
효율(COP) 낮음
•
대형 시스템에서 비효율적
4. 수랭식 칠러(Water-Cooled Chiller)
작동 원리
수랭식 칠러는 응축기에서 물(Condenser Water)을 사용하여 열을 제거한다.
그리고 냉각탑(Cooling Tower)에서 최종적으로 외부로 열을 방출한다.
구성 흐름
실내 열
→ 냉수
→ 증발기
→ 냉매
→ 압축기
→ 수랭 응축기
→ 냉각수
→ 냉각탑
→ 외부 방출
Plain Text
복사
5. Shell & Tube Heat Exchanger(쉘 앤 튜브 열교환기)
수랭식 시스템 핵심 장치.
구조:
•
튜브 내부: 물(Water)
•
튜브 외부: 냉매(Refrigerant)
중요:
•
냉매와 물은 절대 섞이지 않는다.
•
금속 튜브를 통해 열만 전달된다.
6. 열 이동(Heat Transfer) 과정
Step 1 — 실내 열 회수
공조기(AHU, Air Handling Unit)가:
•
리턴 공기(Return Air)에서 열을 흡수
•
냉수 코일(Chilled Water Coil)에 전달
Step 2 — 증발기(Evaporator)
냉수가 가진 열이 냉매로 전달됨.
냉매는:
•
액체(Liquid)
→ 기체(Vapor)
로 증발(Evaporation)하면서 열 흡수.
Step 3 — 압축기(Compressor)
기체 냉매를:
•
고온
•
고압
상태로 압축.
Step 4 — 응축기(Condenser)
냉매가 가진 열을:
•
공기(공랭식)
또는
•
냉각수(수랭식)
로 전달.
냉매는 다시:
•
기체 → 액체
로 응축(Condensation).
Step 5 — 팽창밸브(Expansion Valve)
고압 액체 냉매를 감압하여:
•
저온
•
저압
상태로 만든 후 다시 증발기로 보낸다.
냉동사이클 반복.
7. 공랭식 칠러 주요 특징
구성요소 식별
•
상부 팬(Fan)
•
공랭 응축코일
•
압축기
•
증발기 Barrel
설치 위치
•
옥상(Roof)
•
지상(Ground Floor)
필수 조건:
•
외기 순환 필요
•
충분한 배기 공간 필요
8. 수랭식 칠러 주요 특징
일반적 설치 위치
•
기계실(Mechanical Room)
•
지하(Basement)
•
실내(Indoor)
추가 필요 설비
수랭식은 반드시:
•
냉각탑(Cooling Tower)
•
응축수 펌프(Condenser Water Pump)
가 추가된다.
9. 냉각탑(Cooling Tower) 고려사항
냉각탑은:
•
매우 크고 무겁다.
•
30,000 lb(약 13.6톤) 이상 가능
따라서:
•
구조보강(Structural Reinforcement)
필수.
설치 위치:
•
옥상
•
지상
배관 루트도 중요:
•
응축수 배관(Condenser Water Piping)
계획 필요.
10. 공랭식 vs 수랭식 비교
항목 | 공랭식 | 수랭식 |
열 방출 방식 | 공기 | 물 + 냉각탑 |
설치 위치 | 주로 옥외 | 주로 실내 |
초기비용 | 낮음 | 높음 |
효율 | 낮음 | 높음 |
유지관리 | 쉬움 | 복잡 |
대형건물 적합성 | 제한적 | 매우 우수 |
외기 영향 | 큼 | 상대적으로 적음 |
11. 핵심 정리
공랭식(Air-Cooled)
•
단순
•
설치 용이
•
소형·중형 건물 적합
수랭식(Water-Cooled)
•
고효율
•
대형 빌딩 적합
•
냉각탑 필요
•
구조·배관 설계 중요
12. 실무 관점(PM/설계 기준)
공랭식이 적합한 경우
•
중소형 오피스
•
상가
•
공장 일부
•
초기 투자 제한 프로젝트
수랭식이 적합한 경우
•
대형 오피스
•
병원
•
데이터센터
•
호텔
•
장시간 운전 건물
운전시간이 길수록 수랭식의 에너지 절감 효과가 커진다.
