지열히트펌프(GSHP, Ground Source Heat Pump) 핵심 정리
1. 지열히트펌프(GSHP)란?
지중(땅속)의 일정한 온도(연중 약 10~15℃)를 열원(Heat Source)으로 활용하는 히트펌프 시스템이다.
즉:
•
겨울 → 지중의 열을 흡수하여 난방
•
여름 → 건물의 열을 지중으로 방출하여 냉방
하는 방식이다.

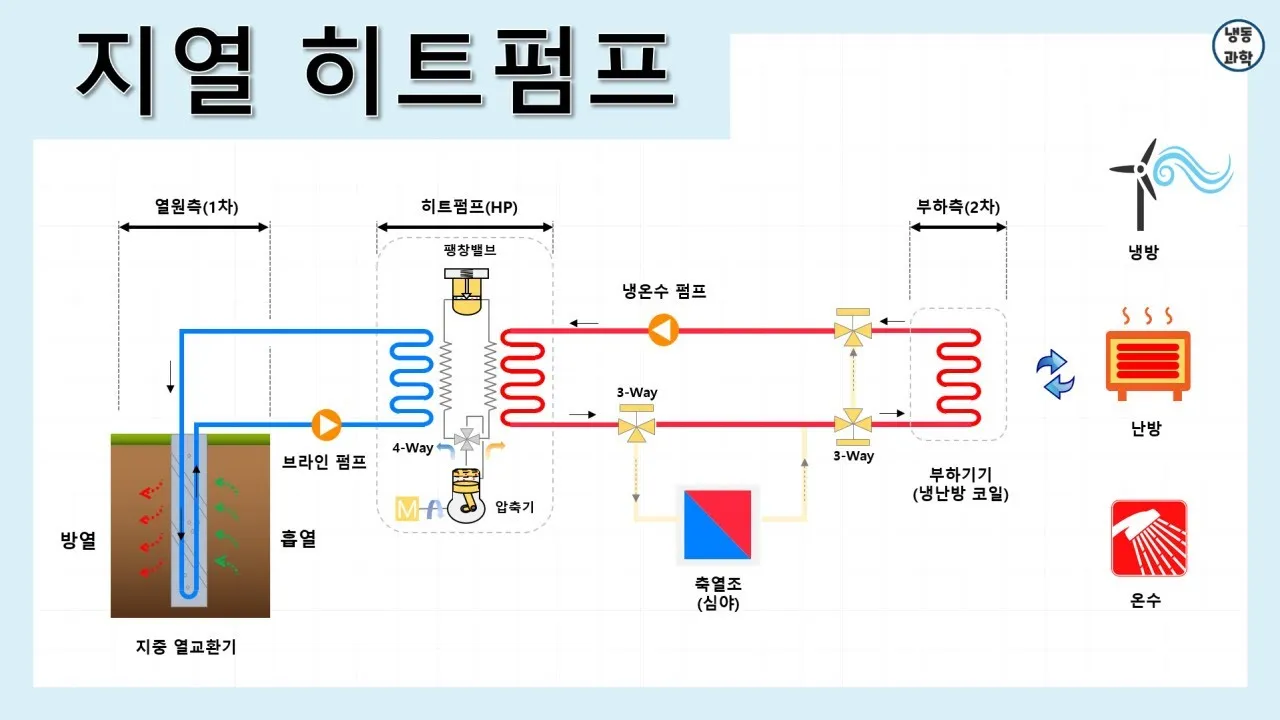

2. 시스템 구성
GSHP 시스템은 크게 3개 파트로 구성된다.
구분 | 역할 |
① 지중열교환기(Ground Heat Exchanger) | 땅과 열교환 |
② 히트펌프(Heat Pump) | 열을 증폭·이송 |
③ 부하측(Load Side) | 냉난방·급탕 사용 |
추가적으로:
•
순환펌프(Circulation Pump)
•
배관(Piping)
•
축열조(Thermal Storage Tank, 옵션)
등이 포함된다.
3. 지열 에너지의 종류
영상에서는 지열을 2가지로 구분한다.
① 지구 내부 핵분열 에너지
•
마그마·화산·고온증기
•
발전 가능 수준의 고온 열원
•
아이슬란드 등 화산지대에서 활용
예:
•
지열발전
•
증기터빈 발전
② 태양복사 축열 에너지 ← 한국의 주류
태양열이:
•
토양
•
지하수
•
지표수
등에 저장된 형태.
온도는 낮지만(10~15℃):
•
히트펌프와 결합하면
•
냉난방 에너지로 충분히 활용 가능
한국은 대부분 이 방식 사용.
4. 한국 지열 시스템 특징
한국은:
•
화산지대가 아님
•
고온 증기 확보 어려움
따라서:
“미활용 저온 에너지”를 히트펌프로 증폭하여 사용
하는 형태가 주류다.
5. 지중열교환기 방식
가장 많이 사용하는 방식:
수직 밀폐형(Vertical Closed Loop)
특징:
•
약 200~250m 천공(Borehole)
•
HDPE 배관 삽입
•
그라우팅 충진
사용 배관:
•
HDPE(고밀도 폴리에틸렌)
장점:
•
부식 없음
•
내구성 우수
•
유연성 좋음
6. 브라인(Brine)
배관 내부에는 브라인이 순환한다.
구성:
•
물 + 글리콜/알코올
역할:
•
동결방지
•
열전달
즉:
•
부동액 역할 수행
7. 히트펌프 동작 원리
난방 운전 기준
지중측
•
냉매가 지중열 흡수
•
증발기 역할 수행
압축기
•
냉매 압축
•
온도 상승
부하측
•
응축기에서 열 방출
•
난방수 생산
결국:
히트펌프는 “열을 이동시키는 장치”
이다.
8. 부하측 활용
생산된 온수는 다음에 사용 가능:
용도 | 설명 |
공조 난방 | AHU 히팅코일 |
바닥난방 | 온돌배관 |
급탕 | 온수탱크 가열 |
즉:
•
냉방
•
난방
•
급탕
모두 가능.
9. 축열조(Thermal Storage Tank)
선택사항(Optional).
목적
심야 저렴한 전기로:
•
냉수
•
온수
를 미리 저장.
주간 피크 시간대에 사용.
장점:
•
전력비 절감
•
피크부하 대응
•
효율적 운전
10. 열원별 히트펌프 종류
구분 | 영어 | 약어 |
지열 | Ground Source Heat Pump | GSHP |
수열 | Water Source Heat Pump | WSHP |
공기열 | Air Source Heat Pump | ASHP |
핵심 차이:
•
“어디서 열을 얻느냐”만 다름.
히트펌프 원리는 동일.
11. 지열발전과 포항 지진 사례
영상에서는 포항 지열발전 사례도 언급한다.
내용:
•
약 4~5km 시추
•
고압수 주입
•
단층 자극
•
포항지진 발생 논란
이후:
•
국내 지열발전 사업 사실상 중단
12. 영상 핵심 한줄 정리
GSHP는 연중 일정한 지중온도를 이용해 냉난방·급탕을 수행하는 고효율 히트펌프 시스템이다.
실무 관점 핵심 포인트
장점
•
고효율(COP 우수)
•
냉난방 겸용
•
탄소배출 감소
•
외기 영향 적음
•
장기 운전 안정성 우수
단점
•
초기 투자비 큼
•
천공 공사 필요
•
부지 조건 영향 큼
•
시공 품질 중요
건축·설비 실무에서 중요한 부분
파현 선생님 분야 관점에서 보면 핵심은 아래다.
설계 시 중요 요소
•
천공 깊이 산정
•
지반 열전도율
•
부하 계산(HVAC Load)
•
브라인 유량
•
히트펌프 용량
•
축열 여부
•
초기 CAPEX vs 운영 OPEX 분석
결론
GSHP는 단순 “친환경 설비”가 아니라:
•
장기 운영비 절감
•
탄소중립 대응
•
고효율 냉난방
•
건축물 에너지등급 향상
측면에서 매우 중요한 시스템이다.
특히:
•
패시브하우스
•
제로에너지건축(ZEB)
•
대형 복합건축물
과 궁합이 좋다.
