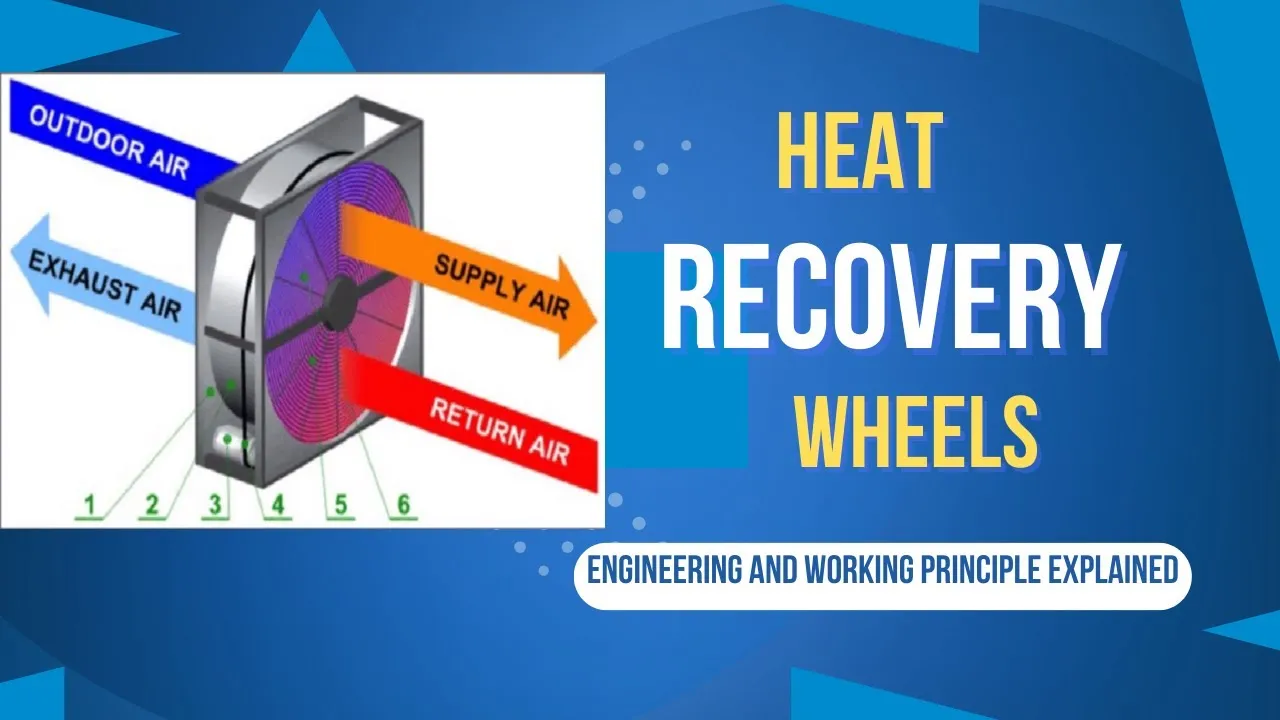

열회수 휠(Heat Recovery Wheel) : 공학 원리와 실제 문제점
(00:00) 건물 내부 깊숙한 곳에는 엄청난 에너지를 절감하는 숨겨진 기술이 있다. 바로 열회수 휠(Heat Recovery Wheel) 이다. 제대로 작동하면 매우 뛰어난 효율을 보여주지만, 문제가 발생하면 치명적으로 고장난다.
오늘은 이 장치의:
•
에너지 절감 원리
•
높은 효율의 비밀
•
공기 오염 방지 기술
•
대표적인 고장 메커니즘
•
유지관리 핵심 체크리스트
를 살펴본다.
1. 왜 열회수 휠이 필요한가?
가장 큰 문제는 “신선외기(Fresh Air)” 비용이다.
특히 고온다습한 지역에서는 외부 공기를 냉방·제습해서 실내로 공급하는 과정이 건물 전체 에너지 부하의 약 40%까지 차지할 수 있다.
즉, 건물 에너지 비용 측면에서 보면:
•
거대한 창문을 24시간 열어둔 것과 비슷한 수준의 손실이 발생하는 셈이다.
여기서 등장하는 장치가 바로 열회수 휠(ERV Wheel) 이다.
이 장치는 배기되는 공기에서 에너지를 회수해 다시 사용함으로써:
•
배기 에너지의 약 70~90%를 재활용할 수 있다.
따라서 에너지 절감 효과가 매우 크다.
2. ERV의 핵심 원리 : “총에너지(Total Energy)” 회수
핵심은 단순히 온도만 회수하는 것이 아니라는 점이다.
HVAC에서는 에너지가 두 종류로 나뉜다.
① 현열(Sensible Heat)
•
사람이 직접 느끼는 온도 에너지
② 잠열(Latent Heat)
•
습도(수분)에 포함된 숨겨진 에너지
ERV(Energy Recovery Ventilator)는:
•
온도 + 습도
둘 다 회수한다.
반면 HRV(Heat Recovery Ventilator)는:
•
온도만 회수하고 습기는 처리하지 못한다.
즉 ERV는:
•
전엔탈피(Total Enthalpy) 회수장치
라고 볼 수 있다.
3. ERV 효율이 높은 이유
여름철 기준으로 비교하면:
일반 HRV(Plate Exchanger)
•
온도 전달은 가능
•
습도 회수 불가능
•
총효율 약 29%
ERV Wheel
•
온도 + 습도 동시 회수
•
총효율 약 75% 이상
즉 효율 차이가 압도적이다.
4. 가장 큰 문제 : 오염 공기 혼입(Cross Contamination)
하지만 여기서 중요한 문제가 발생한다.
배기되는 더러운 공기와
공급되는 신선한 공기가
매우 가까운 위치를 통과한다.
그렇다면:
“오염된 공기가 다시 실내로 들어오는 것 아닌가?”
라는 문제가 생긴다.
예를 들어:
•
화장실 배기 공기
•
주방 배기
•
실험실 배기
같은 공기를 처리할 때 특히 중요하다.
5. ASHRAE 62.1 기준
ASHRAE 62.1은 공기 오염도를 등급으로 구분한다.
Class 2 Air (화장실 등)
허용 누설률(EATR):
•
10% 이하
Class 3 Air (주방·실험실)
허용 누설률:
•
5% 이하
Class 4 Air (유해물질 포함)
•
열회수 휠 사용 금지
•
누설률 0% 요구
6. Purge Sector(퍼지 섹터)의 역할
이 문제를 해결하는 핵심 장치가:
퍼지 섹터(Purge Sector)
이다.
원리는 단순하다.
휠 내부에는 배기 공기가 일부 남아 있는데,
신선공기 영역으로 들어가기 직전에:
•
깨끗한 공기를 역방향으로 불어 넣어
•
내부 잔류 오염공기를 제거한다.
이 과정을 통해:
•
오염률을 약 4% → 1% 수준까지 감소시킬 수 있다.
7. 실제 고장 메커니즘
열회수 휠은 구조적으로 매우 정밀한 장치다.
작은 오차도 치명적 결과를 만든다.
대표적인 고장 유형은 3가지다.
① Delamination(박리)
휠 중심부 접착제가 파손되면서:
•
휠 전체 구조가 붕괴
② Spoke 변형
스포크가 미세하게 휘어지면:
•
씰(seal)과 마찰 발생
•
휠이 스스로 마모됨
③ Shaft Tolerance 문제 (가장 위험)
중앙 샤프트 허용오차가:
•
약 0.004 inch
(사람 머리카락 두께 수준)
처럼 매우 작더라도,
고속 회전 환경에서는 충분하지 않을 수 있다.
그 결과:
•
휠 흔들림(Wobble)
•
프레임 충돌
•
미디어(Media) 손상
이 반복된다.
결국:
•
휠 내부가 갈려나가고
•
공기 흐름까지 막는 거대한 장애물로 변한다.
8. 유지관리(Checklist)가 생명이다
이 기술 자체가 실패한 것은 아니다.
문제는:
•
정밀 설비에는 정밀 유지관리가 필요하다는 점이다.
9. 핵심 유지관리 체크리스트
매월
Belt Tension 확인
•
너무 느슨함 → 슬립 발생
•
너무 강함 → 베어링 손상
3~6개월 주기
휠 청소
미세 채널이 먼지로 막히면:
•
효율이 0% 수준까지 급감 가능
정기 윤활(Lubrication)
매뉴얼 기준으로:
•
베어링 윤활 필수
10. 설계 수명은 25년
열회수 휠은:
•
단기 소모품이 아니다.
정상 설계·시공·유지관리 시:
•
설계수명 약 25년
의 장기 효율 장치다.
결론
열회수 휠은:
•
건물 에너지 절감의 핵심 영웅이 될 수도 있고,
•
치명적 기계 고장의 사례가 될 수도 있다.
그 차이는 결국:
•
설계 정밀도
•
시공 품질
•
유지관리 수준
에 달려 있다.
마지막으로 반드시 확인해야 할 질문은 이것이다.
“당신의 건물은 실제로 에너지를 절감하고 있는가?
아니면 단지 휠만 헛돌고 있는가?”
