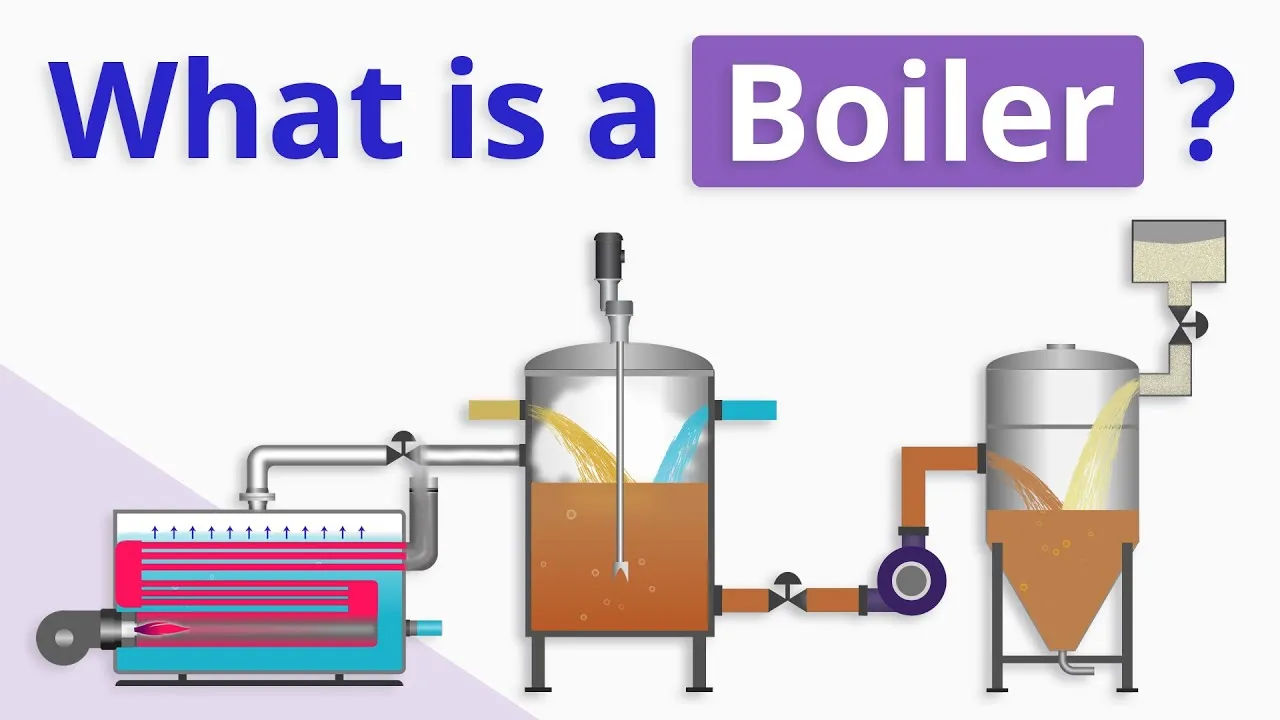

보일러(Boiler)란 무엇이며 어떻게 작동하는가?
이 영상에서는 산업용 보일러(Industrial Boiler)가 무엇인지, 그리고 어떻게 작동하는지를 설명합니다.
1. 열(Heat)의 개념
열은 인간 생활에 필수적입니다.
•
난방(Heating)
•
조리(Cooking)
•
산업 공정(Process Heating)
등 거의 모든 분야에서 사용됩니다.
특히 물(Water)과 증기(Steam)는 매우 우수한 열 전달 매체(Heat Carrier)이며 환경 부담도 적습니다.
2. 압력과 끓는점의 관계
대기압 상태에서 물의 끓는점은:
•
100°C
•
212°F
입니다.
하지만 밀폐된 용기(Airtight Vessel) 안에서 압력을 높이면 끓는점도 상승합니다.
대표적인 예:
•
압력밥솥(Pressure Cooker)
압력이 올라가면 더 높은 온도에서 물이 끓기 때문에 음식이 훨씬 빨리 익습니다.
3. 산업용 보일러의 원리
산업용 보일러는 압력밥솥과 같은 원리를 사용하지만 훨씬 더 고압(High Pressure)을 다룹니다.
보일러는 일반적으로:
•
두꺼운 강철판(Steel Plate)
•
용접 구조(Welded Structure)
로 제작됩니다.
이유:
•
내부 압력이 매우 높기 때문
•
구조 강도가 부족하면 폭발 위험 존재
즉, 보일러는 사실상 “거대한 압력 용기(Pressure Vessel)”입니다.
4. 보일러의 역할
보일러의 목적은 크게 두 가지입니다.
① 온수 생산 (Hot Water)
주거 및 상업용 난방:
•
바닥 난방
•
급탕 시스템
② 증기 생산 (Steam Generation)
산업용:
•
터빈 구동(Turbine Drive)
•
발전(Power Generation)
•
공정 가열(Process Heating)
5. 증기의 에너지
증기는 매우 큰 에너지를 포함합니다.
증기가 터빈 블레이드(Turbine Blade)를 통과하면:
•
블레이드 회전
•
터빈 가속
•
발전기 구동
이 가능합니다.
즉:
•
열에너지 → 기계에너지 → 전기에너지
로 변환됩니다.
6. 보일러 종류
영상에서는 두 가지 대표 보일러를 설명합니다.
① 노통 보일러 (Fire-Tube Boiler)
구조:
•
연소실(Furnace)
•
물탱크(Water Tank)
•
연관(Fire Tube)
•
굴뚝(Smokestack)
작동 방식:
1.
연소실에서 연료 연소
2.
뜨거운 연소가스가 튜브 통과
3.
튜브 주변 물 가열
4.
증기 발생
특징:
•
구조 단순
•
제작비 저렴
•
저압~중압에 적합
단점:
•
고압 운전 한계
•
효율 상대적으로 낮음
② 수관 보일러 (Water-Tube Boiler)
노통 보일러와 반대 구조입니다.
작동 방식:
1.
물이 튜브 내부에 존재
2.
외부 화염이 튜브 가열
3.
물이 증기로 변환
특징:
•
열효율(Thermal Efficiency) 우수
•
고압 운전 가능
•
대형 산업 플랜트에 적합
단점:
•
구조 복잡
•
수질(Water Quality) 관리 필요
•
유지보수 난이도 높음
7. 연소(Combustion)의 조건
연소에는 3가지 요소가 필요합니다.
•
연료(Fuel)
•
열(Heat)
•
산화제(Oxidizer, 일반적으로 산소)
이 3가지가 만나면 연소 반응이 발생합니다.
8. 보일러 연료 종류
석탄(Coal)
산업 현장에서는:
•
미분탄(Pulverized Coal) 형태 사용
이유:
•
연소 효율 향상
전기(Electric)
방식:
•
저항 가열(Resistance Heating)
•
전극식(Electrode Boiler)
특징:
•
소형 설비에 적합
•
고수질 필요
가스(Gas)
연료:
•
천연가스(Natural Gas)
•
프로판(Propane)
장점:
•
청정 연소
•
유지관리 용이
오일(Oil)
연료:
•
중유
•
석유계 유체
특징:
•
높은 열량
•
산업 현장 사용
9. 보일러 활용 분야
보일러는 매우 다양한 산업에서 사용됩니다.
식품 산업(Food Industry)
•
가열
•
살균
•
증숙
맥주 양조(Brewing)
맥주 제조 과정:
1.
맥아(Malt) 분쇄
2.
물과 혼합(Mashing)
3.
증기로 장시간 가열
4.
효모 투입
5.
발효(Fermentation)
10. 핵심 정리
보일러는:
•
물을 고압·고온 상태로 가열하여
•
증기를 생산하고
•
막대한 에너지를 생성하는 장비입니다.
핵심 구조:
•
연소 시스템(Combustion System)
•
열교환 구조(Heat Exchange)
•
압력 용기(Pressure Vessel)
핵심 목적:
•
난방
•
공정 가열
•
발전
•
산업 생산
입니다.
