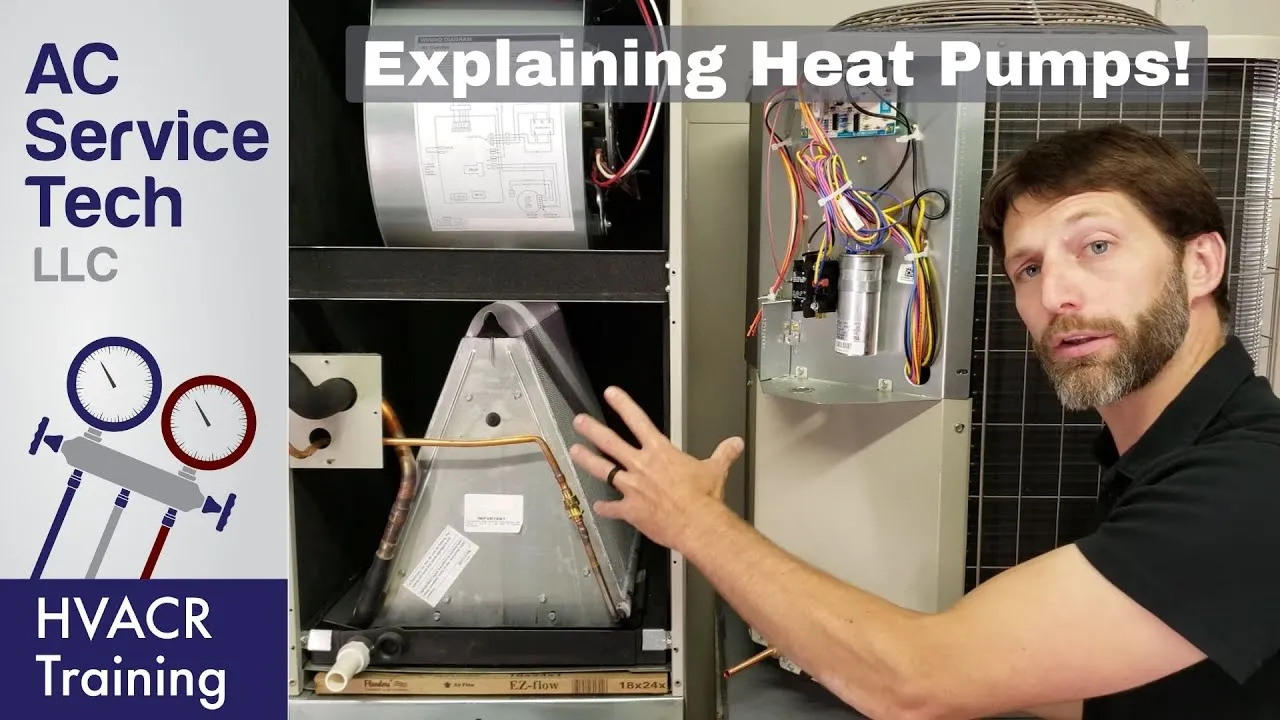

에어 핸들러(Air Handler)와 히트펌프(Heat Pump)의 작동 원리
이 영상은 HVAC(냉난방 공조) 시스템에서:
•
히트펌프(Heat Pump)
•
에어 핸들러(Air Handler)
•
냉매 순환(Refrigeration Cycle)
•
제상(Defrost)
•
전기 보조히터(Electric Heat Strip)
1. 히트펌프란?
히트펌프는 “열을 이동시키는 장치”이다.
•
여름 → 실내 열을 밖으로 배출 (냉방)
•
겨울 → 외부 열을 실내로 이동 (난방)
즉, 에어컨과 거의 동일한 냉동사이클을 사용하지만,
2. 에어 핸들러(Air Handler)의 역할
에어 핸들러는 실내측 장비다.
주요 구성:
•
블로워 팬(Blower Fan)
•
증발기 코일(Evaporator Coil)
•
필터(Filter)
•
전기 히터 스트립(Heat Strip)
•
제어보드(Control Board)
역할:
•
공기를 흡입(Return Air)
•
코일을 통과시키며 냉각/가열
•
덕트로 공급(Supply Air)
즉,
히트펌프가 “열을 만들어 이동”시키고,
3. 냉방 모드(Cooling Mode)
냉방 시:
1.
실내 공기가 에어 핸들러로 들어감
2.
차가운 증발기 코일 통과
3.
열과 습기 제거
4.
차가운 공기를 실내 공급
5.
냉매는 흡수한 열을 실외기로 이동
6.
실외기에서 열 방출
즉,
실내 열을 밖으로 버리는 과정이다.
4. 난방 모드(Heating Mode)
난방 시에는 냉매 흐름이 반대로 바뀐다.
1.
실외기에서 외부 공기 열 흡수
2.
압축기로 냉매 압축
3.
고온 냉매가 실내 코일로 이동
4.
에어 핸들러 팬이 따뜻한 공기 공급
겨울에도 외부 공기에는 열에너지가 존재하므로,
5. 제상 운전(Defrost Cycle)
겨울철 실외기 코일에는 성에(서리)가 생긴다.
그래서 시스템은 일정 시간마다:
•
냉방 모드로 잠시 전환
•
실외 코일을 가열
•
얼음 제거
를 수행한다.
이때 실내가 차가워지는 것을 막기 위해
전기 히터 스트립이 함께 동작한다.
6. 전기 보조 히터(Electric Heat Strip)
외부 온도가 매우 낮으면
히트펌프 효율이 감소한다.
그래서 에어 핸들러 내부 전기 히터가 추가 난방을 수행한다.
다만:
•
전기 사용량 증가
•
운영비 상승
이 단점이다.
7. 핵심 개념 요약
구성 | 역할 |
Heat Pump | 열 이동 |
Air Handler | 공기 순환 |
Compressor | 냉매 압축 |
Evaporator Coil | 열 흡수 |
Condenser Coil | 열 방출 |
Heat Strip | 보조 난방 |
Defrost | 실외기 성에 제거 |
영상 핵심 메시지
히트펌프 시스템은:
•
냉방과 난방을 모두 수행
•
전기 기반 고효율 HVAC
•
냉매 사이클과 공기 순환이 핵심
•
에어 핸들러와 실외기가 반드시 함께 동작
