ERV vs 제습기(Dehumidifier)
주택 환기(Ventilation)와 습도 제어(Humidity Control)를 “시스템(System)”으로 봐야 하는 이유
이미 익숙한 분들도 있겠지만, 이것은 발표자가 사용하는 “범용 환기 레이아웃(Universal Ventilation Layout)”이다.
Matt Risinger 계열의 환기 설계자들과 미국 여러 지역의 기계설비 엔지니어(Mechanical Engineer)들에게 검토를 받았고, 현재까지 큰 문제점은 발견되지 않았다고 한다.
이 구성의 핵심은 다음 두 가지가 동시에 등장한다는 점이다.
•
제습기(Dehumidifier) + 외기 도입(Optional Outdoor Air Intake)
•
ERV(Energy Recovery Ventilator) + 외기 유입
즉, 실제 설계에서는 종종 둘 중 하나를 선택해야 하는 상황이 발생한다.
특히 플로리다(Florida), 뉴올리언스(New Orleans) 같은 초고습 지역에서는 ERV 대신 “외기를 직접 제습기로 받아들이는 방식”을 선택하기도 한다. 이유는 단순하다.
유입되는 외기가 너무 습하기 때문에, 들어오자마자 즉시 제습하는 것이 더 유리할 수 있기 때문이다.
그래서 실제 현장에서는 자주 이런 질문이 나온다.
•
“환기 가능한 제습기(Ventilating Dehumidifier)를 써야 하나?”
•
“ERV를 써야 하나?”
•
“두 장비의 관계는 무엇인가?”
제습기 용량 산정의 기본 개념
발표자는 제습기 용량을 계산할 때 사용하는 웹사이트와 계산법을 소개한다.
그리고 이를 설명하기 위해 다음과 같은 실제적인 질문을 예시로 든다.
“곰팡이(Mold)에 민감한 사람이라면,
워싱턴 DC 근처 Arlington, Virginia 와 Austin, Texas 중 어디가 더 안전한가?”
이 질문은 단순히 기후가 덥냐 추우냐가 아니라,
“실제 공기 중 수분량(Absolute Humidity)”이 얼마나 되는지를 봐야 한다는 점을 설명하기 위한 것이다.
핵심 개념: 상대습도(Relative Humidity)는 불완전하다
ASHRAE는 과거 약 100년 동안 다음과 같이 생각했다.
“가장 더운 날 = 가장 습한 날”
하지만 실제 측정 결과는 달랐다.
공기가 더 따뜻할수록 더 많은 수분을 품을 수 있으므로,
상대습도(Relative Humidity)는 온도에 따라 계속 변한다.
즉:
•
상대습도는 “온도 대비 수분 비율”
•
절대습도(Absolute Humidity)는 “실제 수분량”
따라서 건물 성능(Building Performance) 분석에서는 상대습도보다
“곡물수(Grains per Pound)” 개념을 사용한다.
Arlington, Virginia 분석
Arlington 데이터:
•
설계 최고온도(Dry Bulb): 92°F
•
최고 습윤온도(Wet Bulb): 82°F
차이:
•
10°F Delta
그리고 이때 공기 중 수분량은:
•
129 grains/lb
즉, 최고온도와 최고습도가 꽤 가깝다.
이는 냉방 시스템(Air Conditioning System)이
“습한 순간에도 꽤 열심히 동작한다”는 뜻이다.
결과적으로:
•
에어컨이 오래 가동됨
•
제습 효과도 비교적 잘 발생
Austin, Texas 분석
Austin 데이터:
•
최고온도: 98.5°F
•
최고 습윤온도: 80.5°F
차이:
•
18°F Delta
즉 Arlington보다 거의 두 배 차이 난다.
이 의미는 매우 중요하다.
습도가 가장 높은 날에는:
•
실외 온도가 그렇게 높지 않음
•
에어컨이 강하게 돌 필요가 없음
•
냉방 시간이 짧아짐
•
결과적으로 제습 시간이 부족
즉:
Austin은 냉방은 쉽지만 제습은 더 어려운 도시다.
게다가 습도량도 더 높다.
•
137 grains/lb
발표자는 여기서 다음 결론을 내린다.
Austin이 Arlington보다 곰팡이 위험성이 더 높다.
Houston 사례: 실제 제습기 계산
이제 Houston 사례로 들어간다.
Houston 조건:
•
최고온도: 94°F
•
최고 습윤온도: 82°F
•
절대습도: 145 grains/lb
참고로 미국 내 최고 수준은 약:
•
150 grains/lb
즉 Houston은 거의 최악 수준의 습한 지역이다.
실내 목표 습도(Target Indoor Moisture)
발표자가 제안하는 범위:
여름:
•
75°F / RH 50%
•
약 65 grains/lb
겨울:
•
70°F / RH 30%
•
약 35 grains/lb
즉 목표 범위:
•
35~65 grains/lb
실제 주택 조건
Houston 사례 주택:
•
2200 sqft 단층 주택
•
벤트 크롤스페이스(Vented Crawl Space)
•
벤트 다락(Vented Attic)
•
천장고 8ft
•
거주자 4명
•
기밀성: 2 ACH50
계산 결과:
•
요구 외기량(Outdoor Air Requirement): 96 CFM
•
자연 누기(Infiltration): 13 CFM
•
기계환기 필요량: 약 84 CFM
즉, 결국 기계적으로 외기를 들여와야 한다.
방법은 세 가지:
1.
환기형 제습기(Ventilating Dehumidifier)
2.
ERV
3.
외기를 HVAC Return에 직접 연결
발표자는 Houston에서는 3번을 강하게 비추천한다.
이유:
•
외기가 지나치게 습함
•
덕트 내부 결로(Condensation)
•
곰팡이 위험 증가
제습기 용량 계산 공식
공식:
•
습도 차이(Delta Grains/lb)
•
× 유입 외기량(CFM)
•
× 계수(Coefficient)
이를 통해 하루 제습량(Pints per Day)을 계산한다.
Houston 사례:
•
실외: 145 grains/lb
•
목표: 65 grains/lb
•
차이: 80 grains/lb
외기량:
•
84 CFM
결과:
•
필요 제습량 = 약 99 pints/day

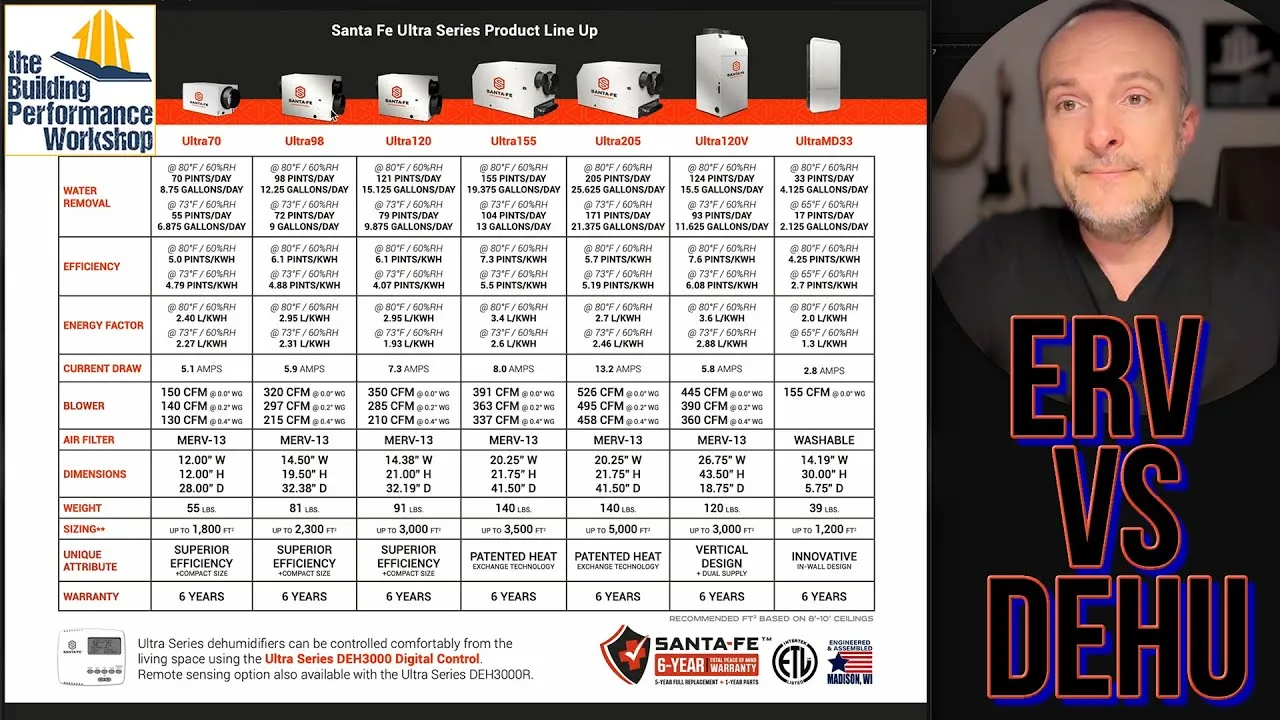

문제: 실제 제습기는 카탈로그 성능보다 약하다
예를 들어 “98 pint/day” 제품을 보자.
표면상으로는 충분해 보인다.
하지만 실제 실내 조건에서는:
•
실제 성능 = 약 72 pint/day 수준
즉 카탈로그 수치는 매우 낙관적이다.
실제 필요한 수준은:
•
155 pint/day 급
장비 가격:
•
약 $4,300
여기에:
•
설치비
•
유지보수
•
필터 교체
•
전력 소비
•
장비 교체 비용
까지 고려해야 한다.
ERV를 추가하면 어떻게 되는가?
핵심 포인트가 여기다.
ERV는 단순 환기장치가 아니다.
ERV는 본질적으로:
외기의 “온도 스파이크”와 “습도 스파이크”를 완충(Buffer)하는 장치다.
반면 HRV는:
•
온도만 완충
•
습도 완충은 못함
즉 고습 지역에서는 ERV가 훨씬 유리하다.
발표자는 보수적으로 다음 가정을 한다.
ERV가 외기 습기 부하를 50% 줄여준다.
그러면:
•
필요 제습량:
100 pint/day → 50 pint/day
이제 필요한 제습기는 훨씬 작아진다.
•
약 70 pint/day 급이면 충분
가격:
•
약 $1,700
즉:
•
대형 제습기 제거
•
소형 제습기 사용 가능
•
절감액 약 $2,500
그리고 ERV 자체는:
•
약 $1,200~1,500
결론:
ERV 추가가 오히려 전체 시스템 비용을 줄일 수 있다.
중요한 결론
2200 sqft 규모의 Houston 주택 사례에서는:
•
ERV 추가
•
제습기 절반 수준 다운사이징
을 통해:
•
초기 장비 비용 절감
•
운전비 절감
•
유지보수 부담 감소
•
습도 안정성 향상
이 가능하다.
지하실(Basement) 제습 문제
발표자는 마지막으로 중요한 예외를 설명한다.
예:
•
75°F / RH 50% 공기
•
지하실 65°F
이 경우 공기는:
•
RH 72% 상태가 된다
즉 수분량은 동일하지만,
온도가 낮아지면서 상대습도가 상승한다.
그리고 일반 제습기는:
•
저온 환경에서 효율 급감
•
약 70°F 근처에서 가장 효율적
따라서 차가운 지하실에서는 성능이 떨어진다.
해결책: 데시컨트 제습기(Desiccant Dehumidifier)
이 경우 추천되는 것이:
•
데시컨트 휠(Desiccant Wheel) 방식
장점:
•
저온 환경에서 강함
•
소형 공간에 적합
•
조용함
단점:
•
제습량은 적음
•
약 15 pint/day 수준
그리고 발표자는 한 가지를 강하게 경고한다.
이오나이저(Ionizer)는 끄라.
이유:
•
실내 공기 화학 반응 유발
•
공기질 측면에서 바람직하지 않음
최종 정리
이 영상의 핵심 메시지는 단순하다.
“환기”와 “제습”은 따로 보면 안 된다.
특히 고기밀·고단열 주택에서는:
•
외기량
•
습도
•
냉방 부하
•
제습 부하
•
ERV 성능
•
HVAC 운전시간
이 모두 연결된 하나의 시스템(System)이다.
그리고 고습 지역에서는:
“ERV + 소형 제습기” 조합이
“대형 제습기 단독”보다 훨씬 합리적일 가능성이 높다.
