히트펌프(Heat Pump)의 작동 원리와 공랭식·수랭식 차이
이번 영상에서는 HVAC(Heating, Ventilation and Air Conditioning) 히트펌프의 작동 원리와 공랭식(Air Cooled), 수랭식(Water Cooled) 히트펌프의 차이를 설명한다.
또한 주거용·상업용 건물에서 사용하는 다양한 히트펌프 방식도 다룬다.
•
패키지형(Package) vs 스플릿형(Split System)
•
수직형(Vertical) vs 수평형(Horizontal)
•
지열원(Ground Source) 및 수열원(Water Source) 히트펌프
1. 히트펌프 기본 원리
히트펌프는 기본적으로 일반 에어컨과 동일한 냉매(Refrigerant) 회로를 사용한다.
차이점은 몇 가지 추가 부품이 있다는 점이며, 핵심 부품은 바로 사방변(Reversing Valve) 이다.
사방변(Reversing Valve)의 역할
사방변은 냉매의 흐름 방향을 전환한다.
•
냉방 모드(Cooling Mode)
•
난방 모드(Heating Mode)
두 가지 중 하나로 동작한다.
즉, 냉매의 흐름 방향을 바꾸어 실내 코일 또는 실외 코일 중 어느 쪽이 응축기(Condenser), 어느 쪽이 증발기(Evaporator)가 될지를 결정한다.
사방변은 일종의 “냉매 교통 관제 장치” 역할을 수행한다.
2. 냉난방 시 열의 이동 원리
압축기(Compressor) 기준으로:
•
냉각(Cooling)은 흡입측(Suction Side)에서 발생
•
난방(Heating)은 토출측(Discharge Side)에서 발생
난방이 필요하면 사방변이 압축기 토출가스를 실내 코일로 보내 실내를 가열한다.
원리는 매우 단순하다.
난방 모드(Heating Mode)
1단계 — 압축
압축기에서 냉매를 압축하면:
•
압력 상승
•
온도 상승
고온·고압의 냉매 가스가 생성된다.
2단계 — 실내 코일로 이동
사방변을 통해 냉매가 실내 코일(Indoor Coil)로 이동한다.
실내 공기가 코일을 통과하면서 냉매의 열을 흡수한다.
결과:
•
실내는 따뜻해짐
•
냉매는 열을 잃으며 응축(condensation)
•
고압 액체 상태로 변환
3단계 — 팽창밸브 통과
냉매는 팽창밸브(Expansion Valve)를 통과하며 압력이 낮아진다.
그 결과:
•
저압 액체 냉매 상태가 됨
4단계 — 실외 코일에서 열 흡수
저압 냉매가 실외 코일(Outdoor Coil)로 이동한다.
여기서 외부 공기 열을 흡수하며 증발(evaporation)한다.
즉:
•
냉매는 기화
•
외부 열을 흡수
이후 냉매는 다시 압축기로 돌아가 사이클이 반복된다.
냉방 모드(Cooling Mode)
냉방 모드에서는 일반 에어컨과 동일하게 동작한다.
과정:
1.
응축기(Condenser)에서 고압 액체 냉매 생성
2.
팽창밸브를 통해 압력 감소
3.
증발기(실내 코일)에서 냉매 증발
4.
실내 공기의 열 흡수
5.
차가운 공기를 실내로 공급
즉, 실내 열을 외부로 배출하는 과정이다.

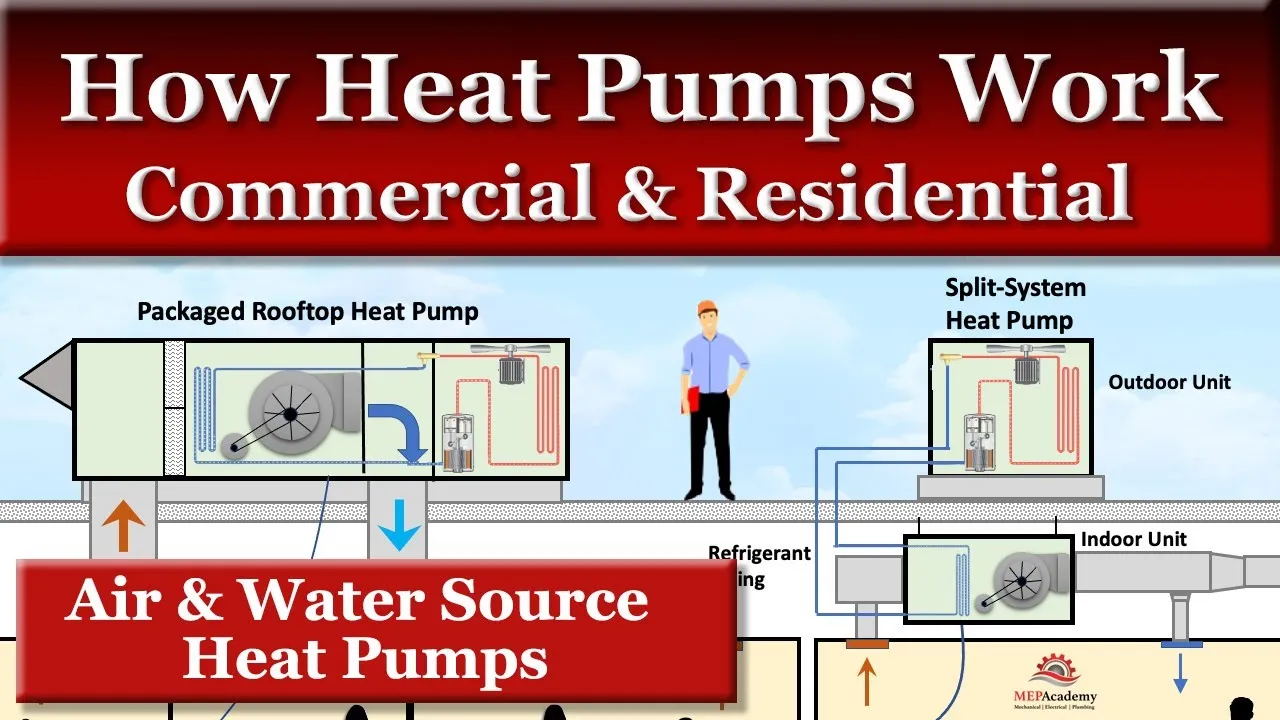

패키지형 vs 스플릿형 히트펌프
패키지형(Package Heat Pump)
모든 장비가 하나의 케이스 안에 통합된 방식.
특징:
•
일체형 구조
•
설치 단순
•
상업용에서 자주 사용
스플릿형(Split System)
장비를 두 부분으로 나누는 방식.
실외기(Outdoor Unit)
포함 요소:
•
압축기
•
열교환기
•
팬(Fan)
실내기(Indoor Unit)
포함 요소:
•
열교환기
•
팬
주거용 건물에서 가장 일반적인 방식이다.
수열원 히트펌프(Water Source Heat Pump)
상업용 건물에서 많이 사용된다.
공통 수배관(Common Water Loop)을 사용하여 건물 전체 열을 이동시킨다.
수배관 온도는 일반적으로:
•
약 60~90°F
•
약 15~32°C
범위로 유지된다.
겨울철
보일러(Boiler)가 루프에 열 공급.
여름철
밀폐형 냉각탑(Closed Circuit Cooling Tower)이 열 방출.
특징
밀폐 순환 구조이므로:
•
외기 오염 유입 방지
•
열교환기 오염 감소
•
유지관리 유리
공랭식은 팬으로 열교환하지만, 수랭식은 물로 열교환한다.
수직형 수열원 히트펌프(Vertical WSHP)
주로:
•
고층 호텔
•
객실 HVAC
에 사용된다.
벽 내부에 숨겨 설치하며:
•
공급 그릴(Supply Grill)
•
환기 그릴(Return Grill)
•
온도 센서
등이 노출된다.
특징
•
냉방 시 → 물 루프로 열 방출
•
난방 시 → 물 루프에서 열 흡수
용량 범위:
•
0.5~3 Ton
포함 장비:
•
압축기
•
2개 열교환기
•
사방변
•
팽창밸브
수평형 수열원 히트펌프(Horizontal WSHP)
상업용 건물 각 존(zone)별 설치.
주로:
•
천장 내부
•
출입구 상부
•
욕실 상부
등에 매립된다.
천장 리턴그릴(Return Grill)과 연결된다.
일부는 외벽 근처 노출형으로 설치되어 외기 도입(Fresh Air) 기능도 수행한다.
지열원 히트펌프(Ground Source Heat Pump)
태양열이 지중에 저장된 열에너지를 활용한다.
지중 배관을 통해 물을 순환시키며:
•
지중 열 흡수
•
또는 지중으로 열 방출
을 수행한다.
지중은 연중 온도 변화가 적기 때문에 고효율 운전이 가능하다.
수열원 히트펌프(Water Source / Groundwater)
호수나 지하수도 에너지원으로 사용할 수 있다.
냉매와 물은 직접 접촉하지 않고 열교환기(Heat Exchanger)를 통해 열만 교환한다.
일부 지역에서는 동결 방지를 위해:
•
글리콜(Glycol)
•
부동액(Antifreeze)
혼합수를 사용한다.
개방형(Open Loop) vs 밀폐형(Closed Loop)
개방형(Open Loop)
•
호수/지하수 취수
•
열교환 후 다시 방류
밀폐형(Closed Loop)
•
동일한 물을 폐회로로 계속 순환
•
외부 오염 최소화
수열원의 장점
수열원 시스템은 경우에 따라:
•
압축기 OFF
•
자연 냉각(Passive Cooling)
이 가능하다.
즉, 매우 높은 에너지 효율을 얻을 수 있다.
