복사열(Radiant Floor Heating) 작업장 바닥난방 시스템 개요
영상 핵심 요약
이 영상은 미국 미네소타 지역의 배관 마스터(Master Plumber) Eric Aune이 자신의 작업장(shop)에 설치한 복사열 바닥난방(Radiant Floor Heating) 시스템을 소개하는 내용이다. 일반적인 천장형 유닛 히터(Unit Heater)와 달리, 콘크리트 슬래브 내부에 PEX 배관을 매립하여 온수(Hot Water)를 순환시키는 방식이다.
핵심 개념은 “공기를 데우는 것이 아니라 바닥 자체를 거대한 라디에이터(Radiator)로 만든다”는 점이다.
시스템 구조
1. 기본 원리
•
보일러(Boiler)가 저온 온수를 생산
•
온수가 PEX 배관을 통해 바닥 내부를 순환
•
콘크리트 슬래브 전체가 열을 저장
•
바닥에서 복사열(Radiant Heat)이 방출됨
즉:
•
공기 난방(Forced Air Heating)이 아니라
•
축열 기반 복사 난방 시스템이다.
시공 과정
1. 바닥 하부 준비
콘크리트 타설 전에:
•
단열재(Insulation)
•
방습층(Vapor Barrier)
을 먼저 시공한다.
목적:
•
지면으로 열 손실 방지
•
습기 차단
2. PEX 배관 설치
산소 차단형 PEX(Oxygen Barrier PEX) 배관을 사용한다.
이 배관은:
•
일반 급수용 PEX와 유사하지만
•
외부 산소 유입을 차단하는 코팅이 적용됨
이유:
•
배관 내부 산소 유입 시 부식(Corrosion) 발생
•
보일러 및 순환 시스템 보호 필요
배관은 바닥 전체를 지그재그(Serpentine) 형태로 배치한다.
3. 콘크리트 타설
배관 위에 콘크리트를 타설한다.
결과적으로:
•
4~5인치 두께 슬래브 전체가 축열체(Thermal Mass)가 된다.

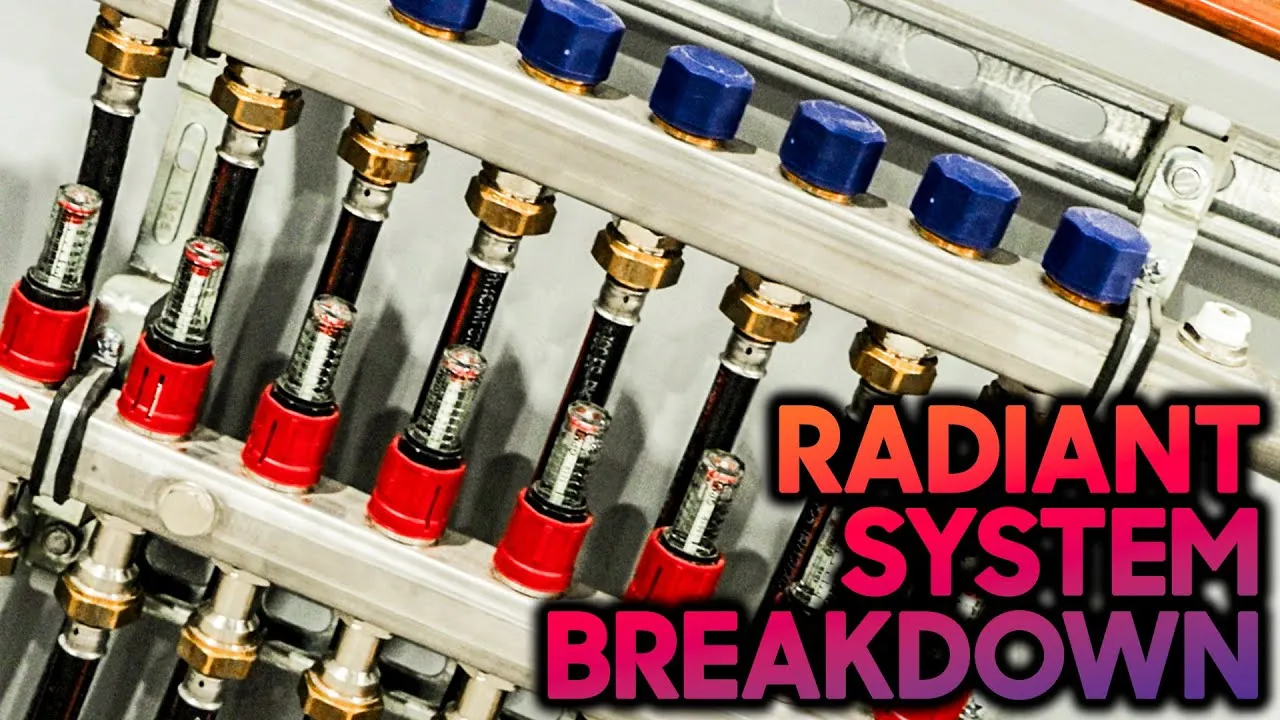

매니폴드(Manifold) 시스템
매니폴드는:
•
공급(Supply)
•
환수(Return)
라인을 분배하는 장치다.
영상의 작업장은:
•
약 1,800 sqft (약 50평)
•
1/2인치 PEX 사용
각 루프(loop)는:
•
시작과 끝이 한 쌍
•
독립 존(Zone) 구성 가능
주거공간이라면:
•
방별 온도 제어
•
구역별 난방 제어 가능
저온 난방 시스템 특징
일반 라디에이터처럼 180°F(약 82°C) 고온수를 사용하지 않는다.
이 시스템은:
•
약 80~100°F(27~38°C)
•
저온수만으로 난방 가능
미네소타의 혹한(-30°C 수준)에서도 작동한다.
핵심 이유:
•
공기가 아니라 콘크리트 자체를 가열하기 때문
즉:
•
에너지 효율(Energy Efficiency)이 매우 높다.
열원(Heat Source)
영상에서는 가스 보일러(Gas Boiler)를 사용하지만 다음도 가능하다.
가능 열원
•
전기 보일러
•
지열(Geothermal)
•
공기열 히트펌프(Air-to-Water Heat Pump)
•
태양광 + 히트펌프 조합
특히:
공기-물 히트펌프(Air-to-Water Heat Pump)는 복사난방과 매우 궁합이 좋다고 설명한다.
시스템 주요 부품 설명
1. 순환 펌프(Circulation Pump)
온수를 바닥으로 순환시킨다.
2. 에어 세퍼레이터(Air Separator)
배관 내 공기를 제거한다.
배관 내부 공기는:
•
순환 효율 저하
•
부식 유발
원인이 되므로 중요하다.
3. 글리콜 탱크(Glycol Tank)
미네소타처럼 혹한 지역에서:
•
정전
•
장기 외출
시 동파 방지를 위해:
•
물 + 프로필렌 글리콜(Propylene Glycol)
혼합액을 사용한다.
자동 압력 유지 기능도 수행한다.
4. 팽창탱크(Expansion Tank)
가열 시 물 부피 팽창을 흡수한다.
밀폐형 난방 시스템에서 필수 부품이다.
5. 응축수 중화기(Condensate Neutralizer)
고효율 콘덴싱 보일러(Condensing Boiler)에서 발생하는 산성 응축수를 중화한다.
복사난방의 장점
1. 체감 쾌적성 우수
영상에서 가장 강조하는 부분.
유닛히터는:
•
뜨거운 공기를 불어넣음
•
건조하고 국부적 난방 발생
반면 복사난방은:
•
바닥
•
벽체
•
물체 자체
가 열을 저장한다.
결과:
•
체감온도가 매우 안정적
•
열이 “몸으로 전달되는 느낌”
이라고 설명한다.
2. 대형 셔터 도어 환경에 유리
작업장/차고에서 핵심 장점.
유닛히터는:
•
문 열면 뜨거운 공기가 즉시 빠져나감
복사난방은:
•
바닥과 물체에 저장된 열이 유지됨
•
문 닫으면 빠르게 온도 회복
즉:
작업장(Garage/Shop) 용도에 매우 적합하다.
3. 먼지·알레르기 감소
공기 순환이 거의 없기 때문에:
•
먼지
•
알레르겐
•
반려동물 털
비산이 줄어든다.
4. 유지관리 감소
필터 교체가 없다.
공조식(Forced Air HVAC) 대비 유지보수 요소가 적다.
단점 및 비용
영상에서 명확히 언급한 부분.
단점
•
초기 시공비 높음
•
콘크리트 타설 전 계획 필수
•
공정 복잡
•
후시공 어려움
비용
영상 기준:
•
일반 유닛히터보다 훨씬 고가
•
전체 시스템은 최소 수천~1만 달러 이상 수준
이라고 설명한다.
건축 실무 관점 핵심 포인트
파현 선생님 관점에서 중요한 부분만 정리하면:
복사난방이 특히 적합한 건물
•
작업장(Shop)
•
차고(Garage)
•
바른도미니엄(Barndominium)
•
패시브하우스(Passive House)
•
고단열 건물
•
층고 높은 공간
설계 시 중요 요소
1. 슬래브 단열 품질
가장 중요하다.
•
하부 단열
•
가장자리 단열(Edge Insulation)
성능 차이가 매우 크다.
2. 존 제어(Zoning)
•
방별
•
영역별
•
사용패턴별
제어 계획 중요.
3. 열원 선택
향후:
•
공기열 히트펌프(A2W)
•
지열
•
태양광 연계
전환 가능성 고려 필요.
결론
복사열 바닥난방(Radiant Floor Heating)은:
•
초기 비용은 높지만
•
쾌적성
•
에너지 효율
•
열 안정성
•
작업장 적합성
면에서 매우 우수한 시스템이다.
특히:
“대형 차고 문을 자주 여닫는 공간”에서는 일반 온풍기 대비 체감 성능 차이가 상당히 크다.
패시브하우스 및 고기밀·고단열 건축과도 매우 궁합이 좋은 난방 방식이다.
