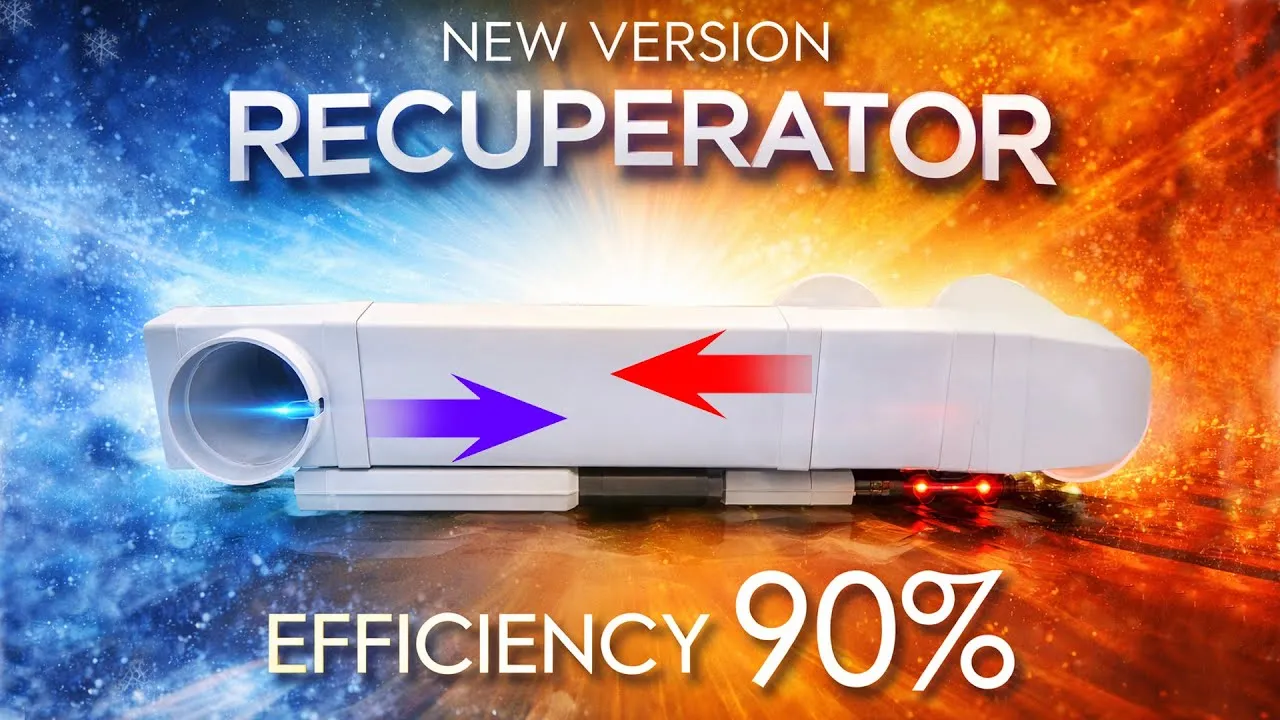

DIY 열회수 환기장치(HRV) : 효율 55% → 90% 개선 과정 (실측 기반)
왜 이 프로젝트를 하는가
영상 제작자는 먼저 “왜 공기 정화에 집착하는가”를 설명한다.
우리는 냄새에는 익숙하지만 실제 위험은 보이지 않는 초미세 오염물질(PM2.5)이라고 말한다.
•
PM2.5는 폐와 혈류까지 침투
•
차량에서 나오는 포름알데히드(Formaldehyde)
•
발전소의 이산화질소(NO₂)
이런 오염은 계속 증가하고 있으며, 에너지 소비 역시 지속적으로 증가 중이라고 설명한다.
그는 과거에는 친환경 에너지가 미래라고 생각했지만, 실제 세계 전력 생산의 대부분은 여전히:
•
석탄(Coal)
•
중유(Heavy fuel oil)
•
석유(Oil)
•
가스(Gas)
에 의존한다고 지적한다.
실제 공기질 문제
제작자는 자신의 발코니에서 공기질을 여러 번 측정했는데, 항상 기준치를 초과했다고 말한다.
특히:
•
PM2.5 수치가 높음
•
먼 거리의 스모그(haze)
•
환기구가 검게 변색됨
을 보여주며 “우리가 실제로 이런 공기를 들이마시고 있다”고 강조한다.
폴란드에서는 대기오염으로 인해 매년 약 5만 명이 사망한다고 언급하며,
전 세계 공기질 지도를 보면 “안전한 녹색 지역이 거의 없다”고 설명한다.
결론:
공기 정화는 사치가 아니라 필수다.
6년간 개발한 DIY 열회수 환기장치(HRV)
그는 6년 전 첫 프로토타입 영상을 공개했고,
현재 버전 개발에만 2년이 걸렸다고 말한다.
초기 시스템은:
•
단순한 알루미늄 튜브형 열교환기
•
풍량 25㎥/h 수준
•
효율도 낮음
이었다.
열회수 효율 변화
초기 버전:
•
열회수 효율 55%
알루미늄 튜브형 개선 버전:
•
저속 운전 시 71%
•
풍량 증가 시 62%까지 하락
그는 62%는 만족할 수 없는 수준이었다고 말한다.
“기계”가 아니라 “두뇌”가 필요했다
단순 가변저항(Potentiometer) 수동 조절 방식 대신,
실내 공기를 직접 분석하는 자동 제어 시스템을 개발한다.
센서를 통해:
•
실내 공기질 측정
•
자동 운전 모드 변경
•
최적 환기 상태 유지
를 수행한다.
중앙식 환기 vs 분산형 환기
기존 중앙식(Centralized)
문제점:
•
지붕 또는 기계실 설치
•
집 전체에 대량 송풍
•
전력 소모 큼
•
덕트 때문에 천장고 20~30cm 손실
•
설치비 매우 비쌈
비용:
•
시스템 약 1만 달러
•
시공비도 비슷한 수준
제작자의 분산형(Decentralized) 접근
개념:
방마다 “스마트 HRV 1대”
장점:
•
훨씬 저렴
•
시공 간단
•
효율적
•
공간 손실 적음
이라고 주장한다.
PCB 설계로 넘어간 이유
초기 프로토타입은 브레드보드와 점퍼선 기반이었다.
문제:
•
전자파 간섭(EMI)
•
센서 오동작
•
랜덤 값 출력
•
신뢰성 부족
그는 결국 DIY 배선 방식의 한계를 인정하고 PCB 설계로 전환한다.
PCB 제작 경험
처음에는 PCB가:
•
화학 공정
•
산 부식
•
대기업 전용 기술
이라고 생각했지만, 실제로는:
•
회로도 작성
•
가상 배치
•
자동 배선 지원
•
Gerber 업로드
만으로 가능했다.
그리고 PCB 제작 비용이 약 5달러 수준이라는 점에 놀랐다고 말한다.
결과적으로:
“복잡하지만 신뢰성 높은 장비”를 만들 수 있게 되었다.
실패한 열교환기 개선들
1. 튜브 길이 증가
•
길이 2배
•
직경 증가
결과:
•
거의 변화 없음
2. 덕트 직경 100 → 150mm 확대
결과:
•
풍량 2배 증가
•
소음 급증
•
효율은 66% 수준
결론:
튜브형 열교환기는 한계에 도달
판형 열교환기(Plate Heat Exchanger) 도입
그는 상용 제조사들이 폴리카보네이트(polycarbonate)를 사용하는 것을 보고 놀랐다고 말한다.
장점:
•
저렴
•
가공 쉬움
•
밀폐 용이
하지만 결과는:
•
효율 40%
원인:
플라스틱의 열전도율(Thermal conductivity)이 매우 낮음.
비교:
•
플라스틱: 약 0.2 W/mK
•
알루미늄: 약 220 W/mK
즉:
알루미늄이 약 1000배 우수
알루미늄 판형 열교환기 개발
그는:
•
알루미늄 판 제작
•
절곡 툴 제작
•
수분 투과 멤브레인(vapor permeable membrane)
을 적용한다.
목표:
•
결로 감소
•
실내 습도 유지
•
효율 향상
가장 어려웠던 문제 : 기밀성(Airtightness)
DIY 조립에서는 고압 공기가 틈새로 새어 들어갔다.
문제 현상:
•
한쪽 팬만 작동해도 반대 채널에서 강한 공기 흐름 발생
•
채널 간 공기 혼합 발생
그는:
HRV 제작에서 가장 어려운 부분은 기밀 확보
라고 말한다.
수일 동안 모든 틈을 막고 누설을 제거한 뒤에야 정상 성능이 나왔다.
최종 실측 성능
완성 후 결과:
•
전 구간 효율 73~75%
•
안정적 유지
그는 시중 제품의 “90~98% 효율” 광고를 비판한다.
이유:
실험실 조건은:
•
완벽 단열
•
최소 풍량
•
무풍 상태
•
인위적 온도 조건
이기 때문.
실사용에서는:
•
대부분 50~60%
정도라고 주장한다.
따라서:
자신의 73~75%는 “실사용 기준 실제 효율”
이라고 강조한다.
구리(Copper) 열교환기 개발
현재는 구리판 기반으로 전환 중이라고 설명한다.
장점:
•
매우 높은 열전도율
문제:
•
가공 난이도 매우 높음
•
정밀 밀착 어려움
•
누설 발생 가능성 큼
그래서 전용 성형 장비(Forming machine)를 개발 중이라고 한다.
현재 미완성 상태에서도:
•
중간 출력에서 90% 효율 달성
했다고 말한다.
필터 테스트
그는 별도 테스트 장비까지 제작해 다양한 필터를 비교했다.
결론:
“초강력 단일 필터”보다 조합이 더 중요
최종 선택:
•
HEPA13
•
TiO₂ 광촉매 필터(Photocatalytic filter)
효과:
•
박테리아/바이러스 제거 가능성
•
PM2.5 제거율 99.5%
남은 문제 : VOC 제거
욕실에 연기를 가득 채운 뒤 테스트한 결과:
•
미세먼지는 거의 제거
하지만:
•
VOC 오염은 여전히 위험 수준
원인:
•
활성탄(Carbon) 층 품질이 매우 낮았기 때문
향후:
•
교체형 활성탄 필터 추가 예정
앞으로 개선할 부분
1. 단열 강화
에어로겔(Aerogel) 적용 예정
특징:
•
99% 공기
•
극저열전도
•
뛰어난 단열 성능
2. 소음 저감
현재는 원심 블로워(Centrifugal blower)를 사용 중.
이유:
•
고정압(static pressure)이 필요하기 때문
•
일반 인라인 팬은 필터 저항 극복 불가
향후 개선:
•
방진(Vibration isolation)
•
소음기(Duct silencer)
•
에어로겔 활용
핵심 요약
이 영상은 단순 DIY가 아니라:
•
열교환기 설계
•
공기질 제어
•
PCB 설계
•
유체 흐름
•
기밀성
•
필터링
•
소음 제어
•
자동화 시스템
까지 포함된 상당히 수준 높은 개인 엔지니어링 프로젝트다.
특히 인상적인 부분은:
1.
“실험실 효율”보다 실사용 효율을 중시
2.
분산형 환기 시스템 철학
3.
기밀성과 압력 손실 문제를 실제로 해결하려 한 점
4.
DIY 수준을 PCB/자동화 단계까지 끌어올린 점
이다.
