냉동 사이클(Refrigeration Cycle) / 증기 압축 사이클(Vapor Compression Cycle)
이 영상은 HVAC(Heating, Ventilation, Air Conditioning)의 핵심 원리인 냉동 사이클(Refrigeration Cycle)을 설명합니다.
모든 에어컨(AC)과 칠러(Chiller)는 기본적으로 이 원리를 사용합니다.
1. 냉동 사이클의 목적
냉동 사이클의 핵심 기능은 다음 두 가지입니다.
•
열 흡수(Heat Absorption)
•
열 방출(Heat Rejection)
열역학 법칙(Thermodynamics)에 따르면 우리는 물체를 직접 “차갑게 만드는” 것이 아닙니다.
대신 물체로부터 열(Heat)을 제거(Remove)합니다.
즉,
•
열이 제거되면 → 온도가 내려가고
•
결과적으로 → 냉각(Cooling)이 이루어집니다.
이 때문에 냉동 사이클은 Heat Pump Cycle(히트펌프 사이클)이라고도 부릅니다.
냉각을 위해 사용되는 핵심 물질은 냉매(Refrigerant)입니다.

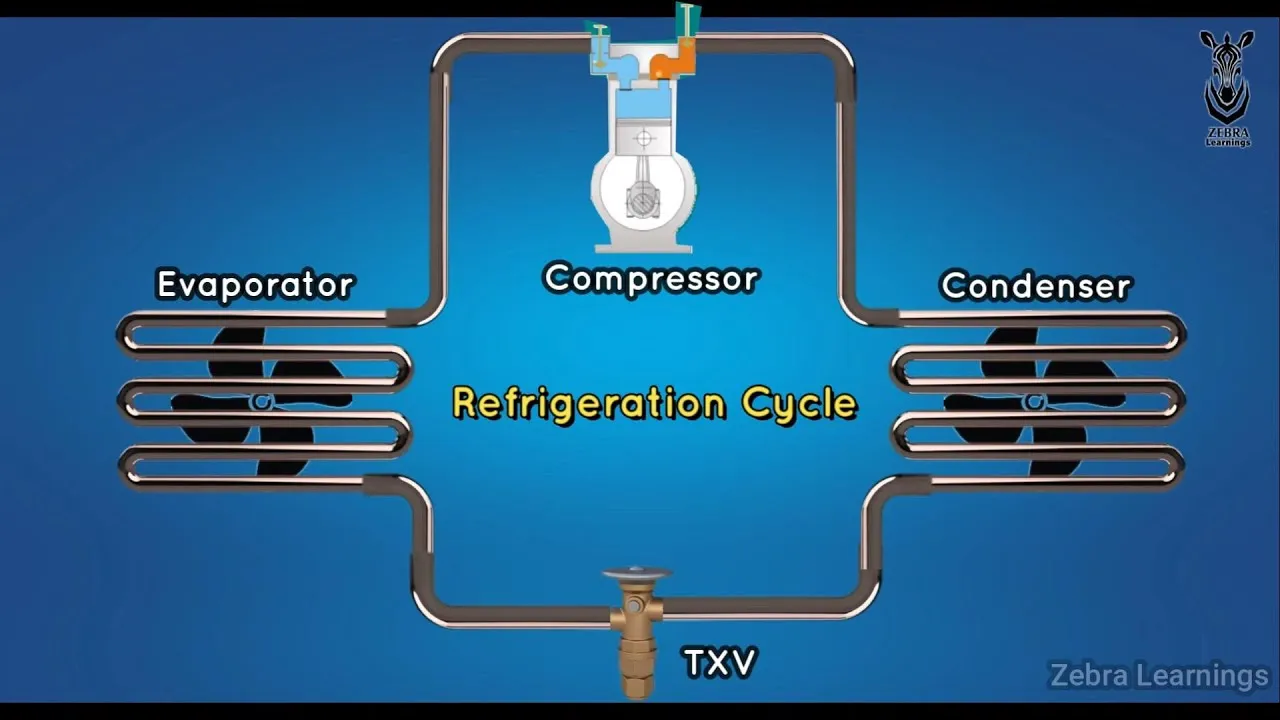

냉동 사이클의 4대 구성 요소
냉동 사이클은 다음 4개의 주요 장치로 구성됩니다.
1.
압축기 (Compressor)
2.
응축기 (Condenser)
3.
팽창밸브 (Expansion Valve)
4.
증발기 (Evaporator)
2. 압축기 (Compressor)
압축기의 역할은 냉매 압력을 높이는 것입니다.
냉매는 압력이 높아져야 사이클 전체를 순환할 수 있습니다.
압축기 입구 상태:
•
저압(Low Pressure)
•
저온(Low Temperature)
•
기체 상태(Vapor)
압축기 내부에서 냉매를 강하게 압축하면:
•
고압(High Pressure)
•
고온(High Temperature)
•
기체 상태(Vapor)
로 변하여 응축기로 이동합니다.
3. 응축기 (Condenser)
응축기는 열교환기(Heat Exchanger)입니다.
압축기에서 나온 고온 냉매의 열을 외부로 방출합니다.
냉매가 열을 잃으면서 상태 변화가 발생합니다.
•
기체(Vapor) → 액체(Liquid)
응축기 출구 상태:
•
고압(High Pressure)
•
상대적으로 낮아진 온도
•
액체 상태(Liquid)
즉, 응축기는 “열을 버리는 구간”입니다.
4. 팽창밸브 (Expansion Valve)
팽창밸브의 핵심 역할은 냉매 압력을 급격히 낮추는 것입니다.
대표적인 종류:
•
열팽창밸브(TXV, Thermal Expansion Valve)
•
전자식 팽창밸브(EEV, Electronic Expansion Valve)
압력이 낮아지면 냉매 온도도 크게 낮아집니다.
팽창밸브 출구 상태:
•
저압(Low Pressure)
•
저온(Low Temperature)
•
액체 상태(Liquid)
이 냉매는 이후 증발기로 이동합니다.
5. 증발기 (Evaporator)
증발기도 열교환기입니다.
저온 냉매가 공기 중의 열을 흡수합니다.
팬(Fan)이 공기를 증발기 핀(Fin)으로 통과시키면:
•
공기의 열 → 냉매로 전달
•
공기 온도 → 낮아짐
•
차가운 공기 공급
냉매는 열을 흡수하면서:
•
액체(Liquid) → 기체(Vapor)
로 변화합니다.
이후 다시 압축기로 돌아가며 사이클이 반복됩니다.
냉동 사이클 핵심 정리
핵심 구성 요소 4가지
•
Compressor
•
Condenser
•
Expansion Valve
•
Evaporator
열교환기 역할
응축기(Condenser)
→ 열 방출(Heat Rejection)
증발기(Evaporator)
→ 열 흡수(Heat Absorption)
냉매 상태 변화 흐름
압축기 후:
•
고압 / 고온 / 기체
응축기 후:
•
고압 / 액체
팽창밸브 후:
•
저압 / 저온 / 액체
증발기 후:
•
저압 / 저온 / 기체
HVAC 실무 관점 핵심
HVAC 시스템에서 냉동 사이클은 가장 기본이자 필수 개념입니다.
적용 분야:
•
가정용 에어컨(Split AC)
•
시스템 에어컨
•
냉동기(Chiller)
•
히트펌프(Heat Pump)
•
냉장·냉동 시스템
모든 시스템은 결국:
“냉매를 순환시키며 열을 이동시키는 기술”
이라는 동일한 원리 위에서 동작합니다.
