히트펌프(Heat Pump)는 어떻게 작동하는가? — 난방·냉방 원리 설명
이 영상에서는 히트펌프(Heat Pump) 가 어떻게 작동하는지 설명한다.
히트펌프는 기본적으로 일반적인 냉동 사이클(Refrigeration Cycle) 원리를 기반으로 동작한다.
하지만 일반 에어컨(AC)과 달리, 하나의 장비로 냉방(Cooling) 과 난방(Heating) 을 모두 수행할 수 있다.
즉,
•
여름에는 냉방
•
겨울에는 난방
을 같은 장비로 처리할 수 있다.
이전 영상에서는 냉동 사이클과 냉매(Refrigerant)의 상변화(Phase Change)에 대해 설명했으며, 관련 링크는 설명란과 댓글에 제공되어 있다.

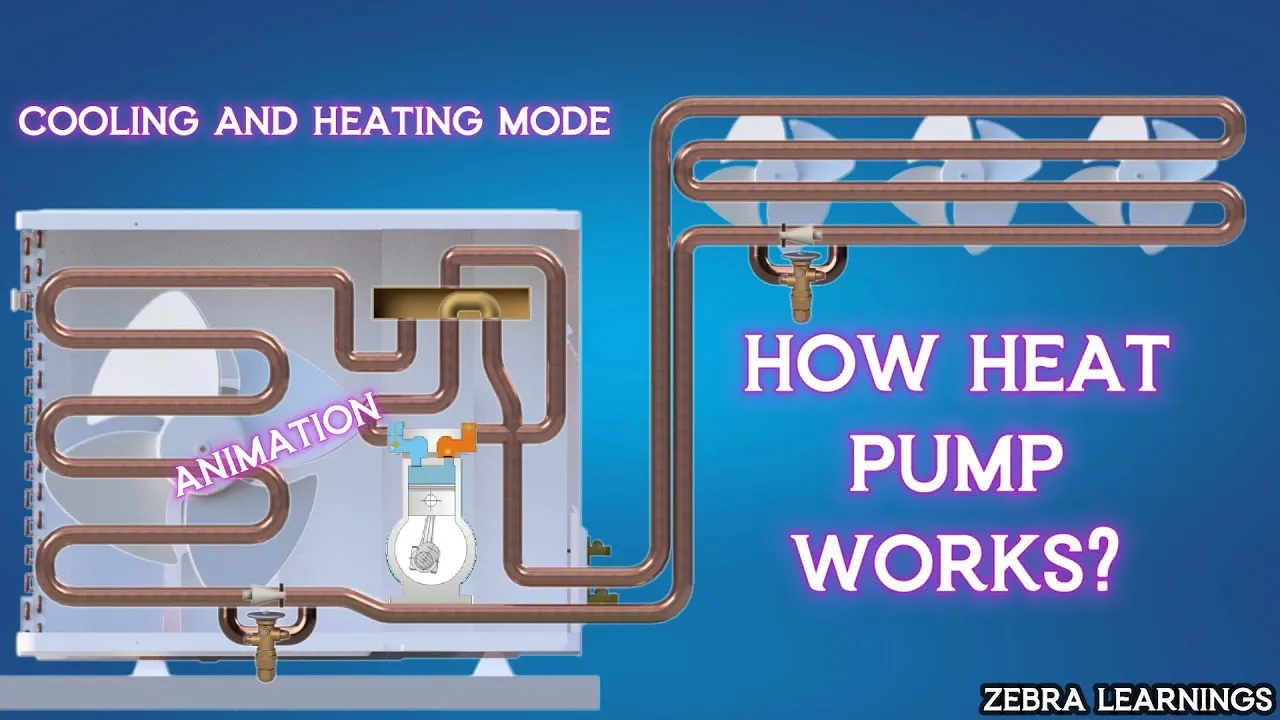

히트펌프의 기본 구성
히트펌프는 일반적인 에어컨과 거의 동일한 구조를 가진다.
구성은 다음과 같다.
•
실내기(Indoor Unit)
•
실외기(Outdoor Unit)
그리고 내부에는 다음과 같은 주요 부품이 포함된다.
•
실내 코일(Indoor Coil)
•
실외 코일(Outdoor Coil)
•
압축기(Compressor)
여기까지는 일반 에어컨과 동일하다.
하지만 히트펌프에는 추가로 다음 부품들이 들어간다.
추가 구성 요소
•
체크 밸브(Check Valve) 또는 역류 방지 밸브(Non-return Valve) 2개
•
팽창 밸브(Expansion Valve) 2개
배치는 다음과 같다.
•
실내기:
◦
체크 밸브 1개
◦
팽창 밸브 1개
•
실외기:
◦
체크 밸브 1개
◦
팽창 밸브 1개
또한 가장 핵심적인 부품으로,
4방향 전환 밸브(Four-way Reversing Valve)
가 포함된다.
이 밸브는:
•
입구 2개
•
출구 2개
를 가지며 내부 솔레노이드(Solenoid)가 작동하여 시스템을:
•
냉방 모드
•
난방 모드
사이에서 전환한다.
이 전환은 온도조절기(Thermostat) 설정에 따라 자동으로 이루어진다.
1. 냉방 모드(Cooling Mode)
이제 냉방 모드에서 어떻게 동작하는지 살펴보자.
① 압축기에서 고온 냉매 배출
고온 상태의 냉매가 압축기를 빠져나와 4방향 전환 밸브로 들어간다.
그 후 냉매는 실외기로 이동한다.
② 실외기에서 냉각
실외기에서 냉매는 열을 방출하며 냉각된다.
이후 냉매는:
•
체크 밸브(Non-return Valve)
를 통과하여 실내기로 이동한다.
③ 팽창 밸브 통과
냉매가 팽창 밸브를 지나면 압력이 급격히 낮아진다.
그 결과:
•
냉매 온도가 크게 떨어지고
•
강한 냉각 효과가 발생한다.
차가워진 냉매는 실내 코일로 들어간다.
④ 실내 냉방
실내 팬 모터(Indoor Fan Motor)가 코일을 통과한 차가운 공기를 실내로 불어 넣는다.
냉매는 실내의 열을 흡수하면서 다시 온도가 상승한다.
그 후 냉매는 압축기로 돌아가고 사이클이 반복된다.
이 과정을 통해 히트펌프는 냉방 기능을 수행한다.
2. 난방 모드(Heating Mode)
이제 난방 모드를 살펴보자.
① 전환 밸브 작동
온도조절기가 난방 모드로 설정되면:
•
4방향 전환 밸브 내부의 솔레노이드가 활성화된다.
그러면 냉매 흐름 방향이 바뀐다.
② 고온 냉매를 실내기로 직접 공급
압축기에서 나온 고온 냉매는:
•
전환 밸브를 거쳐
•
이번에는 실외기가 아니라
•
실내기로 직접 이동한다.
③ 실내 난방
고온 냉매가 실내 코일에 도달하면 실내 팬 모터가 열을 실내로 공급한다.
결과적으로 실내 공기가 따뜻해진다.
④ 냉매 온도 하락 후 실외기로 이동
열을 방출한 냉매는 온도가 낮아진 상태로 실외기로 이동한다.
이 과정에서 냉매는:
•
체크 밸브를 통과하고
•
실외기의 팽창 밸브를 지난다.
팽창 밸브를 통과하면서 냉매 온도는 크게 낮아지고 액체 상태로 변한다.
⑤ 실외 공기에서 열 흡수
차가워진 냉매가 실외 코일에 들어오면:
•
실외 팬(Outdoor Fan)이 코일에 공기를 불어준다.
냉매는 외부 공기의 열을 흡수한다.
그 결과:
•
냉매 온도가 상승하고
•
증발(Evaporation)하여 기체(Vapor)가 된다.
이 기체 냉매는 다시 전환 밸브를 거쳐 압축기로 돌아간다.
이 과정이 반복되면서 히트펌프는 난방 기능을 수행한다.
핵심 정리
히트펌프의 핵심은:
“냉매 흐름 방향을 바꾸는 것”
이다.
이를 가능하게 하는 장치가:
•
4방향 전환 밸브(Reversing Valve)
이며,
냉방 시에는:
•
실내에서 열을 빼내 외부로 방출
난방 시에는:
•
외부 공기의 열을 실내로 이동
시키게 된다.
즉, 히트펌프는:
“열을 생성하는 장치”가 아니라
“열을 이동시키는 장치”
이다.
